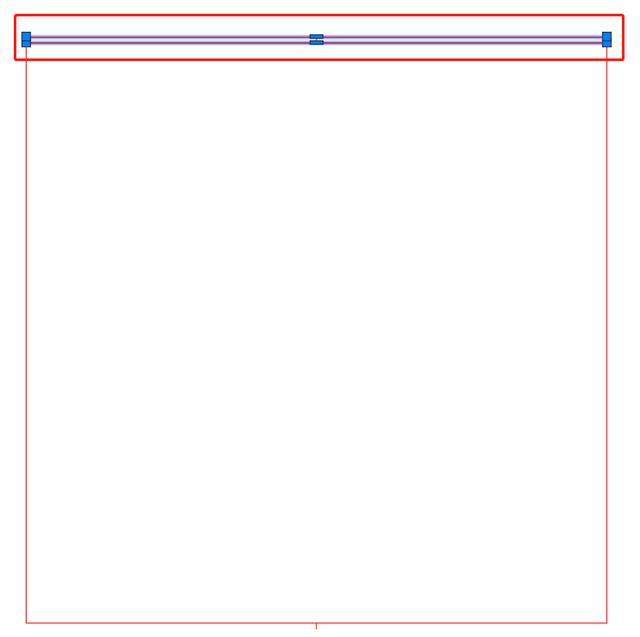

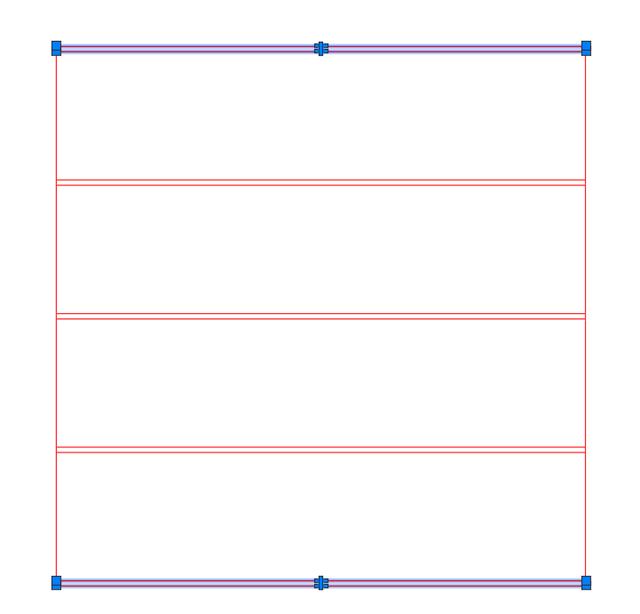

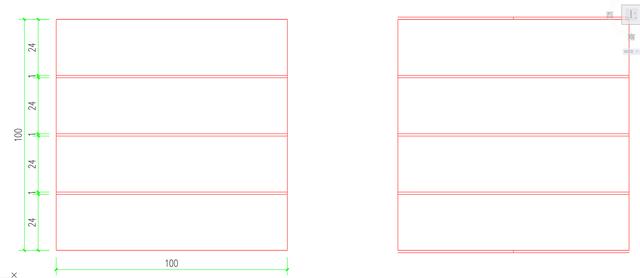

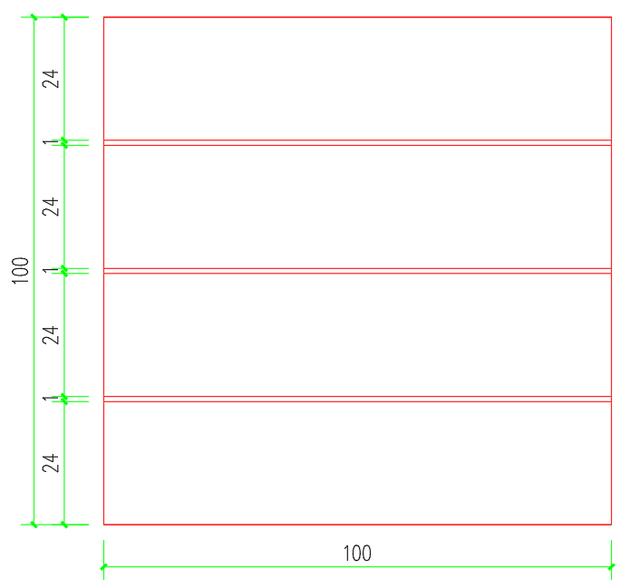

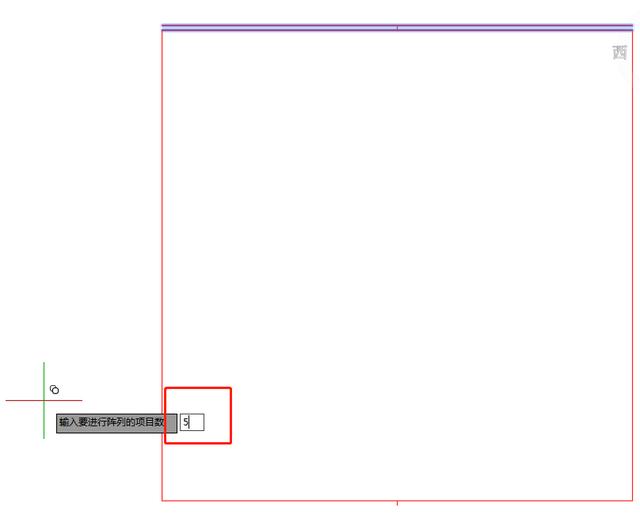

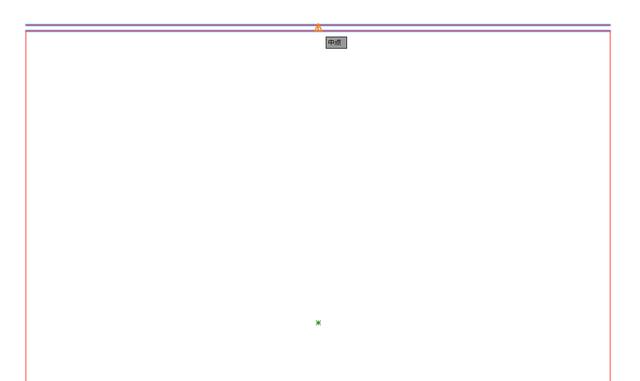

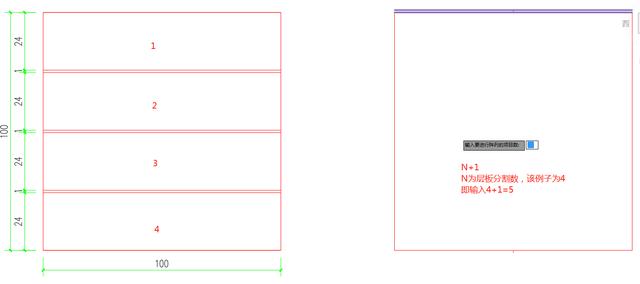

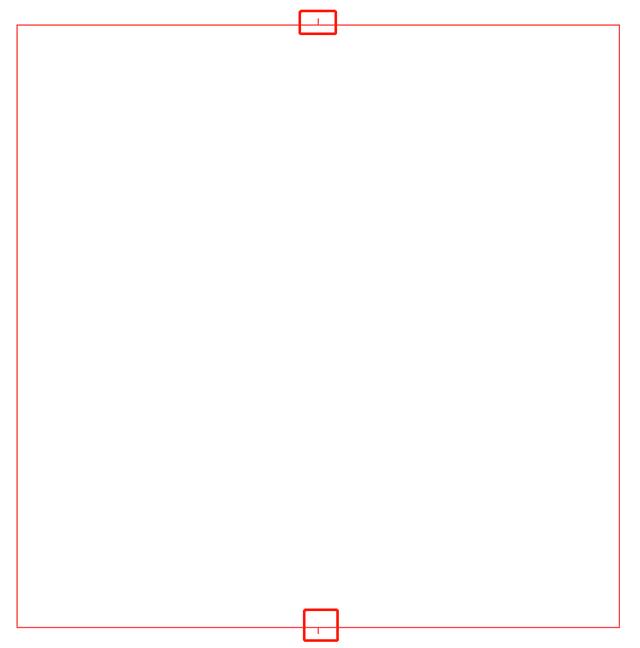

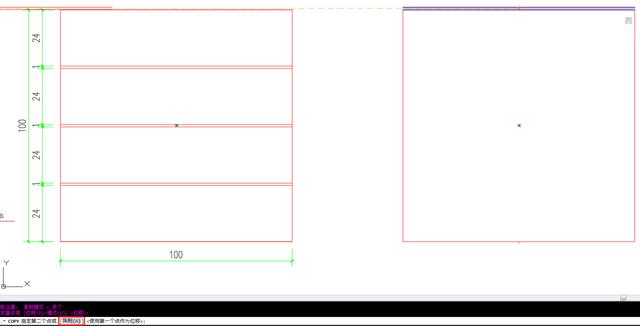

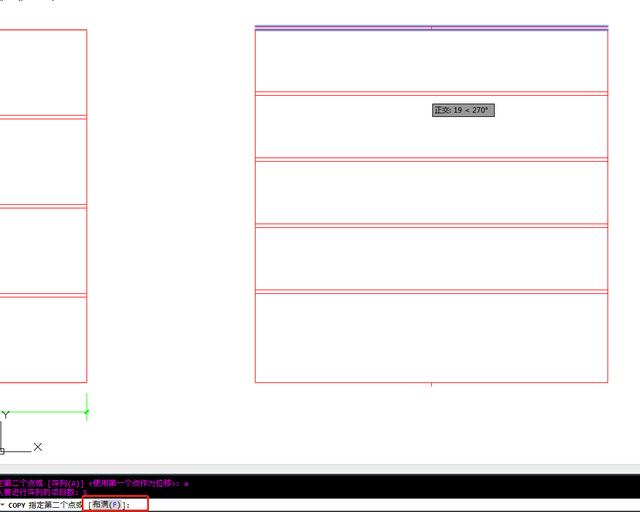

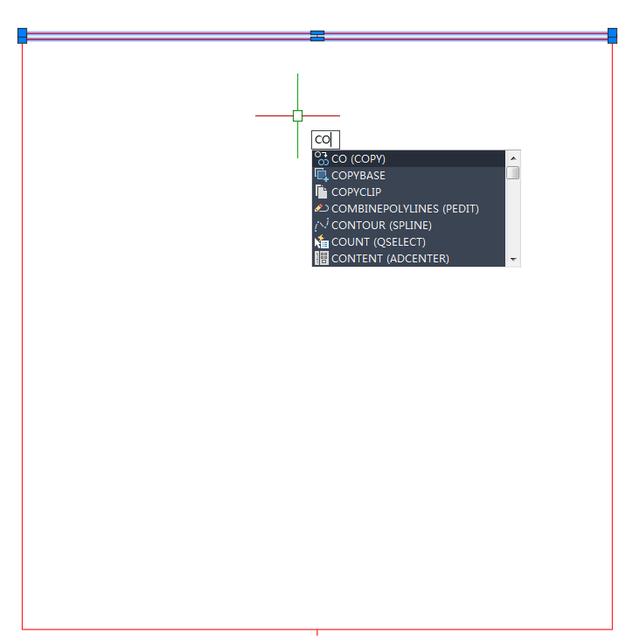

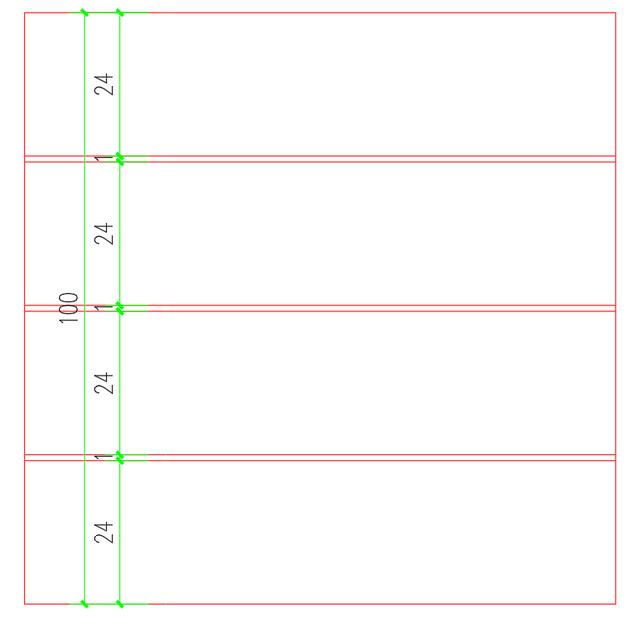

1-3分钟学习CAD小技巧,责任、担当、使命-华云旭教育CAD教程! 使用软件:CAD2020软件。+ i% `$ w! k, i- Z9 z丨CAD辅助定位法等分层板等技巧丨* z% b" T( Y8 _9 o8 n; ]. B 如图所示,如何快速实现如图所示的等分技巧。" X; O6 S/ ]0 B% k Setup 1,如图所示,绘制出两条层板的厚度来,如图所示:4 d0 [* f' l6 w" S" E+ D 7 ]8 a6 @! G& o' C Setup 2,绘制出层板,如图所示: $ A- `# H5 y6 K& Q6 ?8 e Setup 3,具体操作步骤,如图所示输入选中层板的两条线,输入丨CO丨命令: Setup 4,如图所示,指定复制的基点:& }/ j5 O [; a7 W; ^# s$ X/ I 0 |; B4 `. y# f& t Setup 5,如图所示,输入阵列丨A丨:/ _$ l4 k# k! b; f/ p: ` Setup 6,如图所示,输入阵列数丨N+1丨N为层板分割的数: ( E, B1 ?* L6 ~+ v( a. H Setup 7,如图所示,输入阵列数丨N+1丨N为层板分割的数,这里分割为4空,所以输入阵列数为5:% ^- o. u2 j+ y" Y- } Setup 8,如图所示,弹出对话框,输入丨F丨布满。 - g$ Y1 |* l9 } Setup 9,如图所示,指定第二点,得到如图所示的层板分割图。左边为我们要分割的样式,右边为我们利用辅助线制作出来的快速分割层板图。 Setup 10,如图所示,删除多余的辅助线。4 }/ Z0 a# y1 l ! @8 \+ p/ m4 F. M; P" @/ R/ O Setup 11,分割图如图所示。 之前的文章,我们讲了《AutoCAD定数等分,你是否还在用计算器算等分的尺寸?》大家可以自行查看,得到的结果都是一样的,怎么方便怎么用。4 k, {7 c' p0 `) [ 每天勤学苦练,CAD不断改变,我们下节见!( p( z+ ?3 R v2 V9 m) D. j 华云旭教育CAD教程原创文章,转载请注明出处,更多优质内容请关注我们。) F; q8 r$ r0 h6 C' d/ N4 _ 华云旭教育CAD教程:立一等品格,求一等学识,成一等事业! * r# S j4 j* S, A2 t" e5 J |
