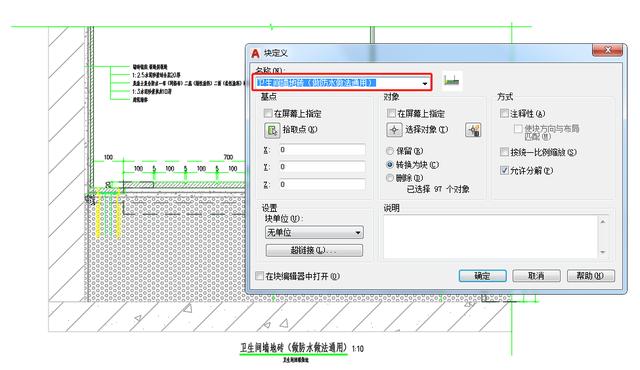

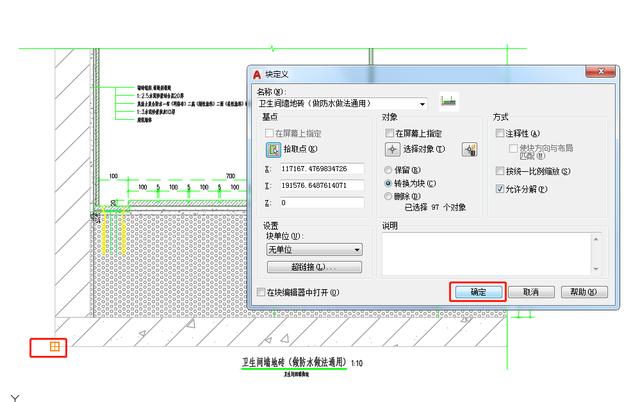

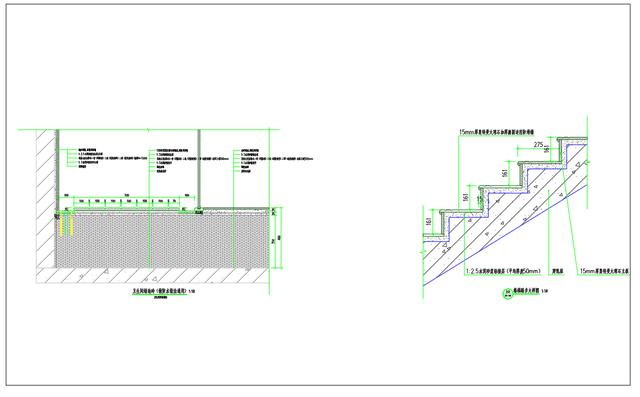

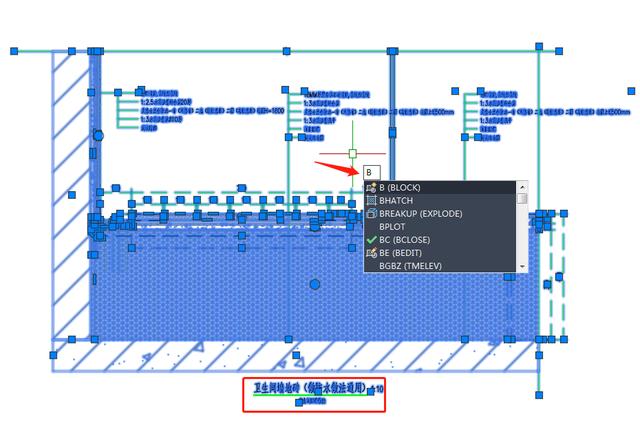

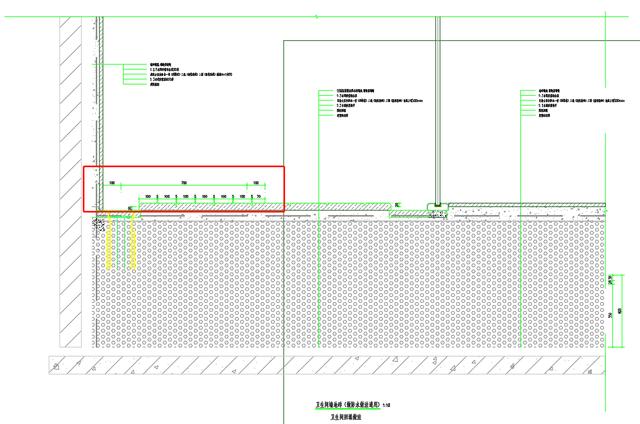

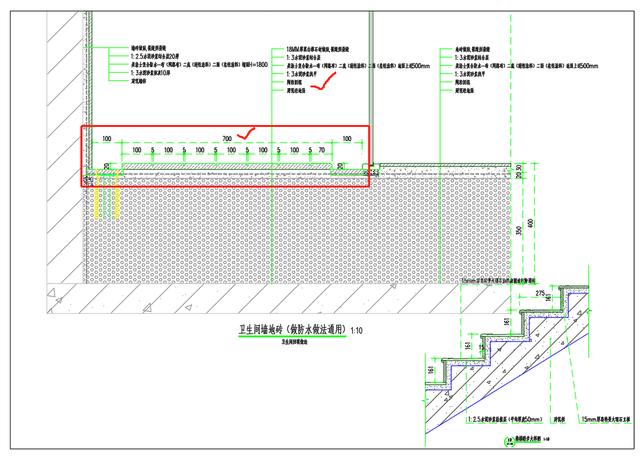

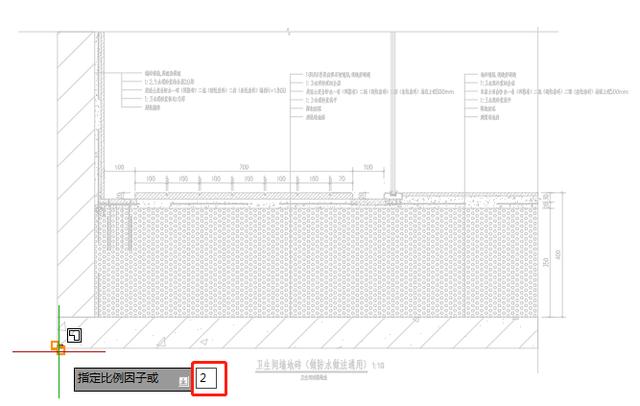

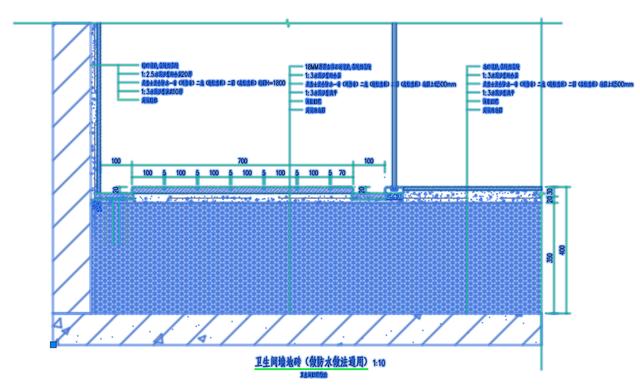

1-3分钟学习CAD小技巧,责任、担当、使命-华云旭教育CAD教程! 使用软件:CAD2020软件。2 M; E, v, l# |. d丨缩放对象丨 如图所示,虽然左边的大样图大,但是标注的尺寸比较小,我们很难看清楚,这个时候我们排版可以把左边的→卫生间墙地砖(做防水做法通用),成块放大两倍。 今天操作步骤如下: Setup 1,如图所示,选中→卫生间墙地砖(做防水做法通用),输入B命令:, j6 u! W% p8 o0 Y8 r# V* B 6 r& N0 e, ~5 i. k! P) _+ B. g$ Y Setup 2,如图所示,为该块命名:# \, Y: K$ v# r0 b4 r' u" r8 ^ 0 C* z' B8 E, k% j- W7 M @ Setup 3,如图所示,指定插入点: : [( J2 j" }; \- W Setup 4,如图所示,确定:7 l% s" Y- @' y/ x* U , H* `8 B% z( P9 v4 I' Y Setup 5,如图所示,得到该块图形。) I) e& x8 Z4 l+ R l3 E J Setup 6,如图所示,把该块放大2倍,SC命令,输入放大该对象的数值2倍: Setup 7,如图所示,移动该放大块对象的的位置,我们可以看到标注对象的数值没有变化,标注对象的尺寸变得清晰明了。 4 F( b# M! z0 e* s" A Setup 8,如图所示,我们再来看一下不成块放大两倍的效果。很明显标注对象的数值出现了变化,这肯定不是我们要的效果。 在这里给大家做个补充,用布局画图可以很轻松的解决统一图纸比例的问题。在这里暂时不做过多赘述。& j) i& p- J0 X, i4 ? 每天勤学苦练,CAD不断改变,我们下节见! 华云旭教育CAD教程原创文章,转载请注明出处,更多优质内容请关注我们。 华云旭教育CAD教程:立一等品格,求一等学识,成一等事业!& X) B" ] i; ]1 k6 S |
