设计单位 张·雷设计研究 azLa 项目地点 江苏南京 竣工时间 2024年 建筑面积 621平方米
2023年国庆节前夕，工作室接到一项极具挑战性的设计邀请，以“梧桐树下的金陵文艺复兴”为主题， 为中海地产南京江南玖序项目设计一座小型艺术会所，表现南京厚重的城市文脉和建造传统，诠释凝练当代生活风范的设计美学传承。

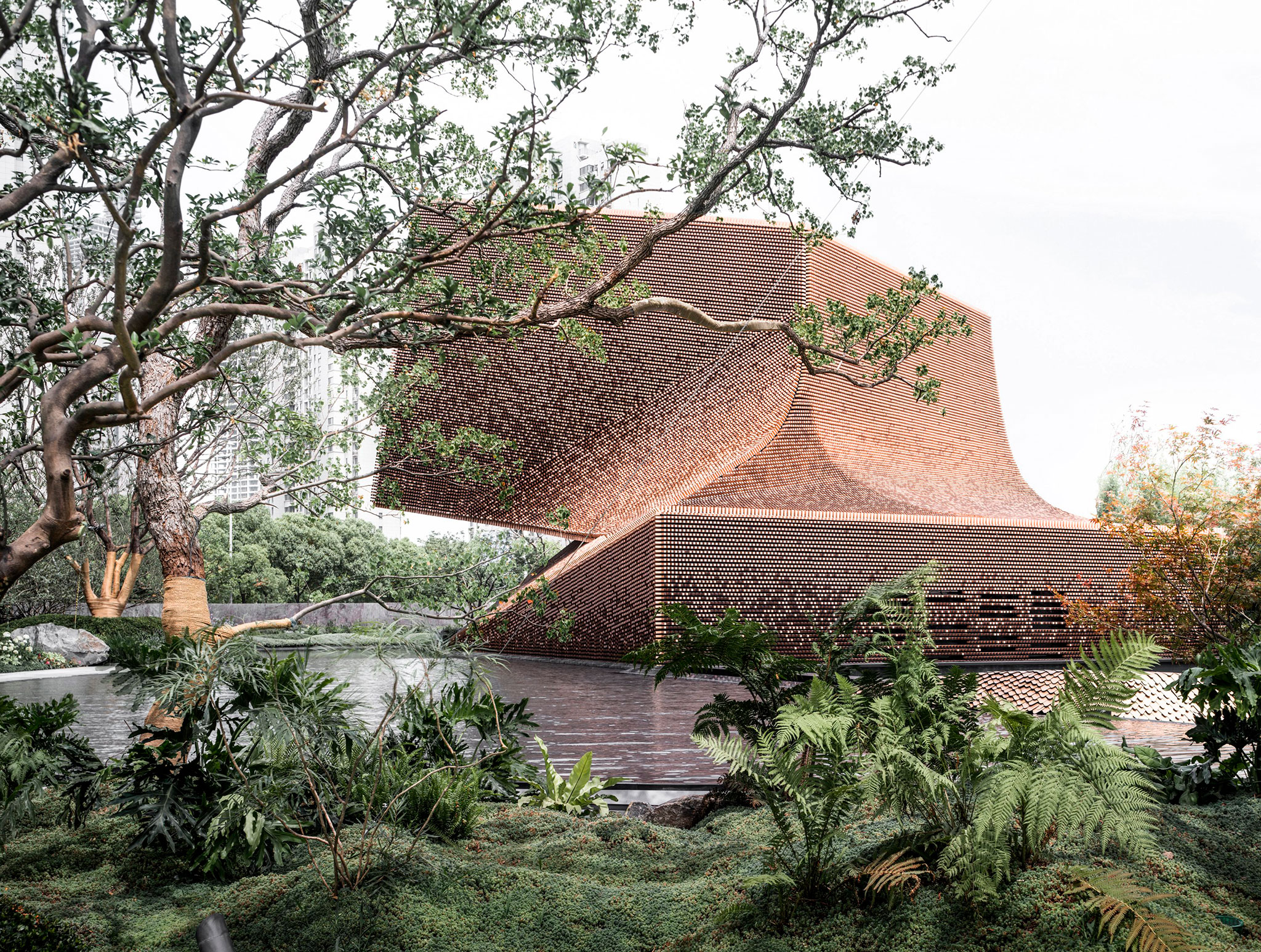

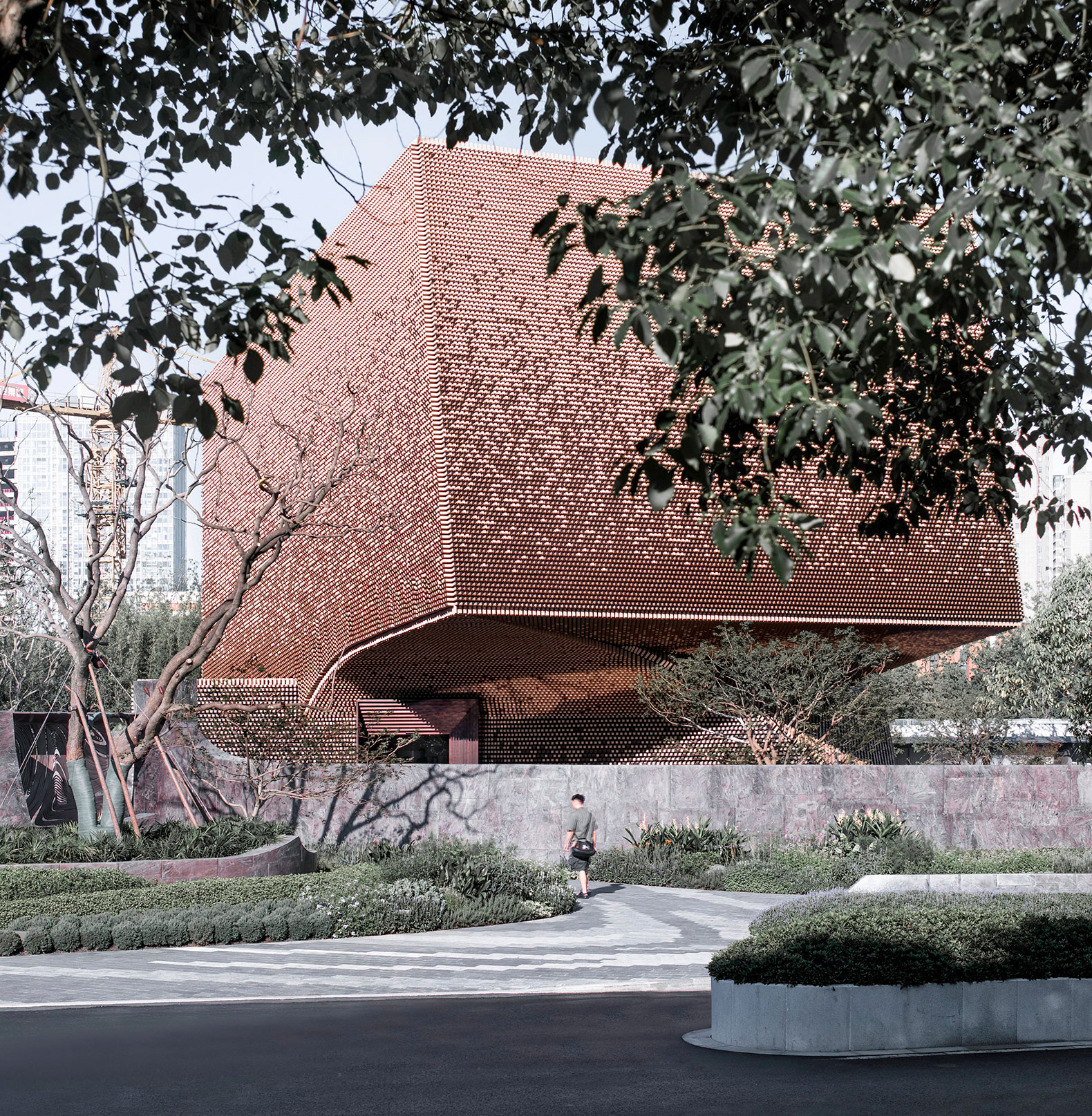

AZL 建筑事务所设计的小型艺术馆“金陵钻石”反映了中国南京市丰富的历史和传统。 这座城市原名金陵，是世界上最大的城市，也是第一个人口超过百万的城市，是中华文明的摇篮。 该项目位于住宅区，周围环绕着高层建筑。展馆的体积从一个矩形底座中显现出来，随着高度的增长而扭曲，形成菱形。 建筑的底部与南北向的高层住宅对齐，顶部轻轻扭转，使上部形式与通道对齐。

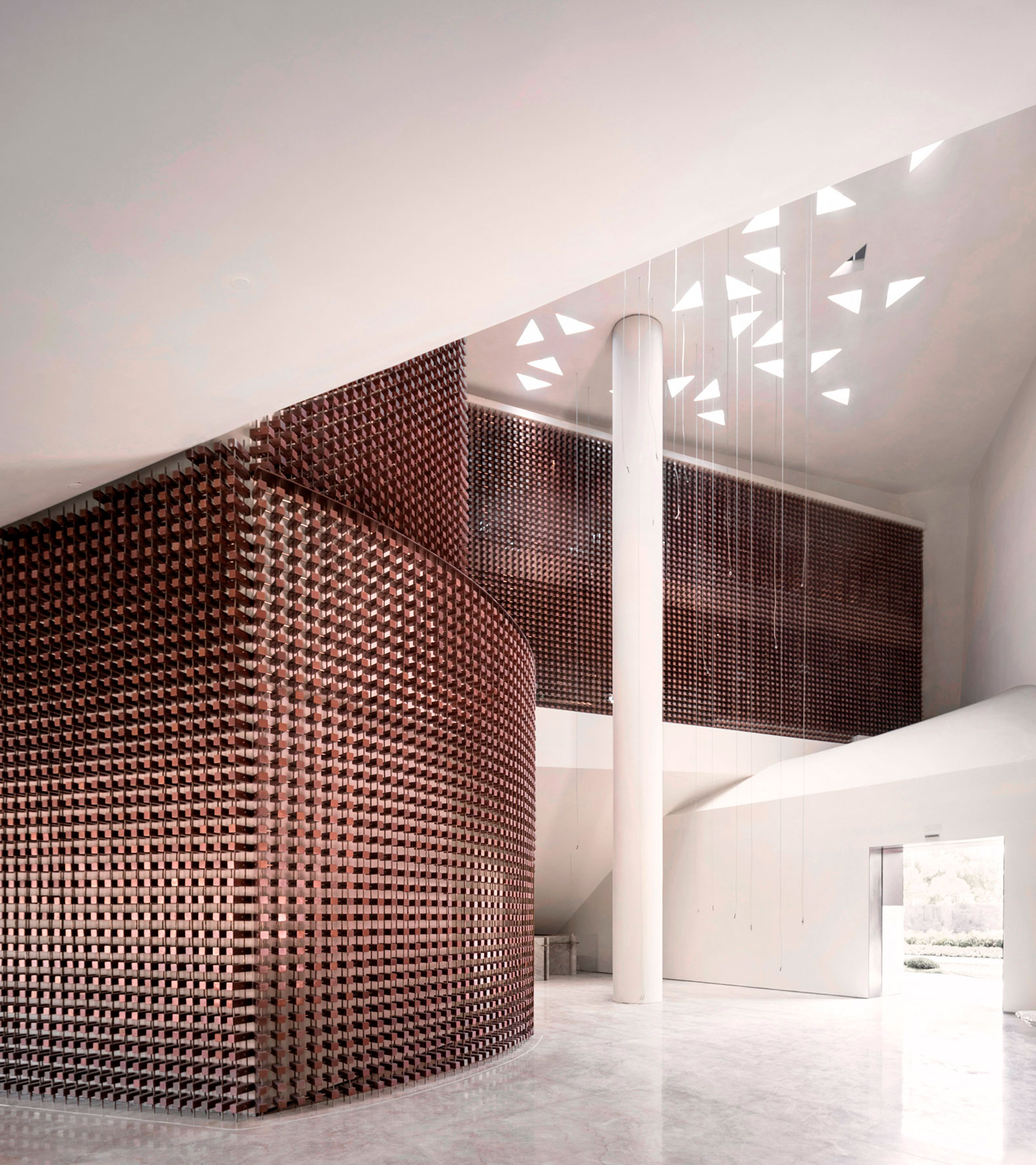

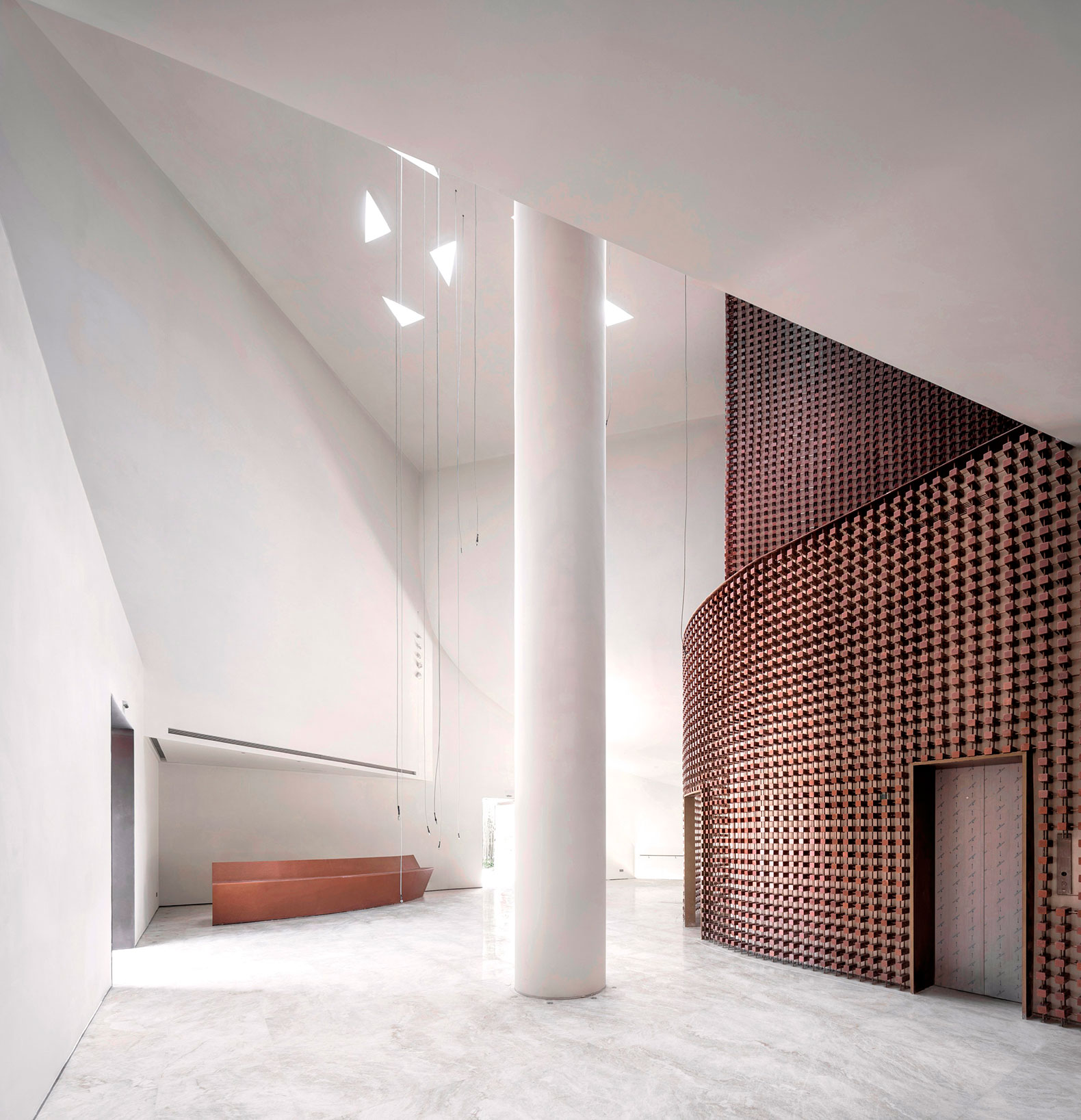

该项目由AZL建筑事务所开发，内部围绕底层的展览厅和二楼的图书馆布置，将艺术空间与大型地下社区大厅连接起来。 艺术馆旨在打造一个放置文化的空间，营造一种归属于该地历史的社区感。 该建筑以砖块幕墙的有趣而复杂的曲面为特色，与南京现有城墙的历史建立了对话。 通过有意的色彩运用，立面的釉面砖向城墙砖的磨损所反映的时间痕迹致敬。

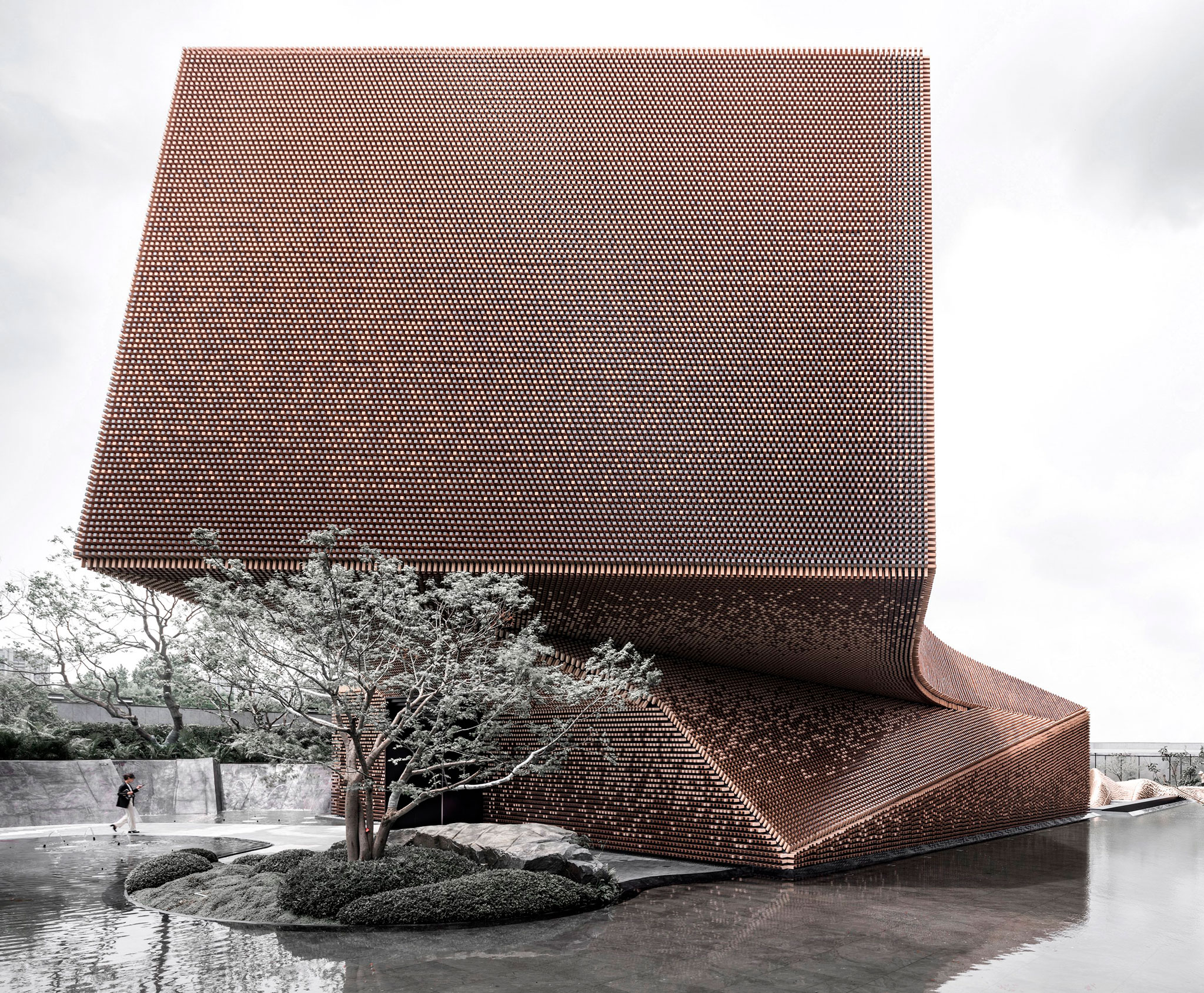

项目场地位于住宅区中心，场地与东侧街道形成约20度角。 设计的基座部分与南北两侧的高层住宅平行，顶部轻微扭转，使上部形状几乎与道路平行。 金陵钻石艺术馆的扭转不同于传统的单向旋转；意在表现“陵”字屹立大地的向上精神。 扭曲的菱形和矩形底座创造了丰富的内部和外部空间，形状的曲线和交叉对材料和结构提出了挑战。

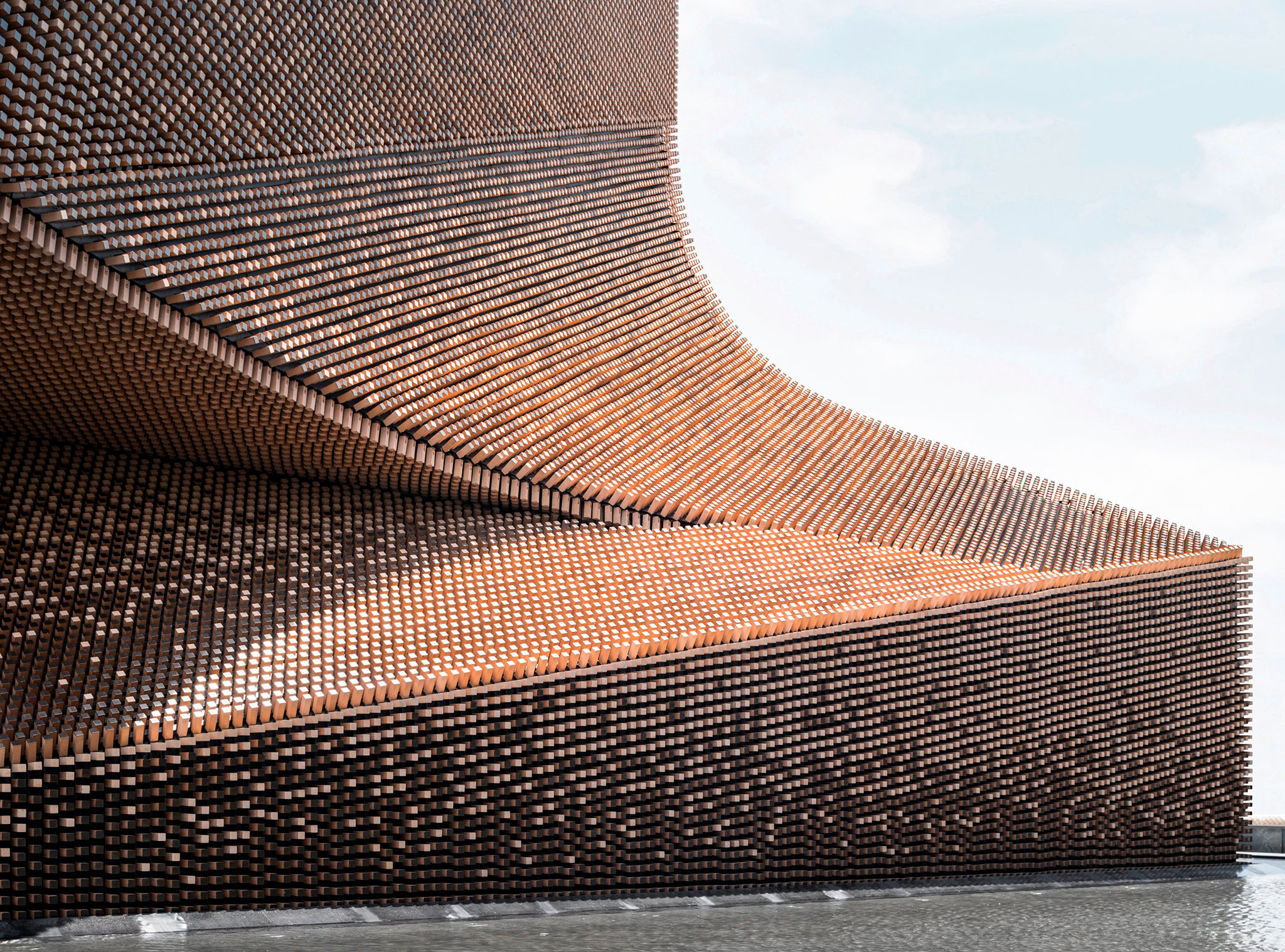

该设计采用139,000块60x60x180mm陶瓷砖作为立面，向南京现有城墙的规模和历史致敬。 陶瓷砖的颜色参考了南京博物院所藏的东晋晚期城砖，上面刻有“石”字。虽然所有定制陶瓷砖的尺寸规格相同，但有釉面和无釉两种纹理。 陶瓷砖幕墙采用两种固定方式：主入口曲面采用“预制U型槽贯穿螺栓”，其他立面、屋顶采用常规“预制化学锚栓”。 除了双曲面的构造之外，该设计还解决了十多种类型的连接，包括二面、三面和五面连接。

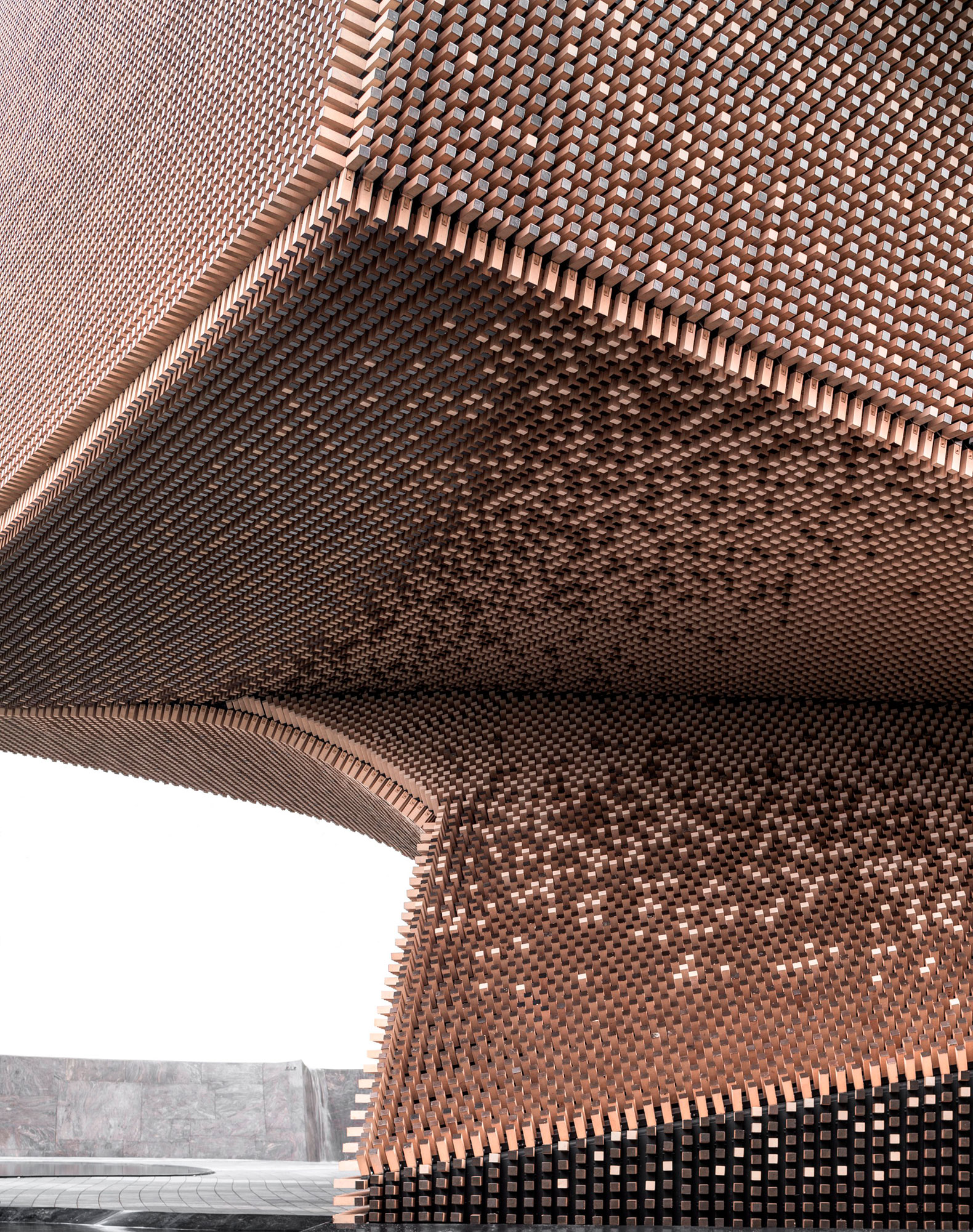

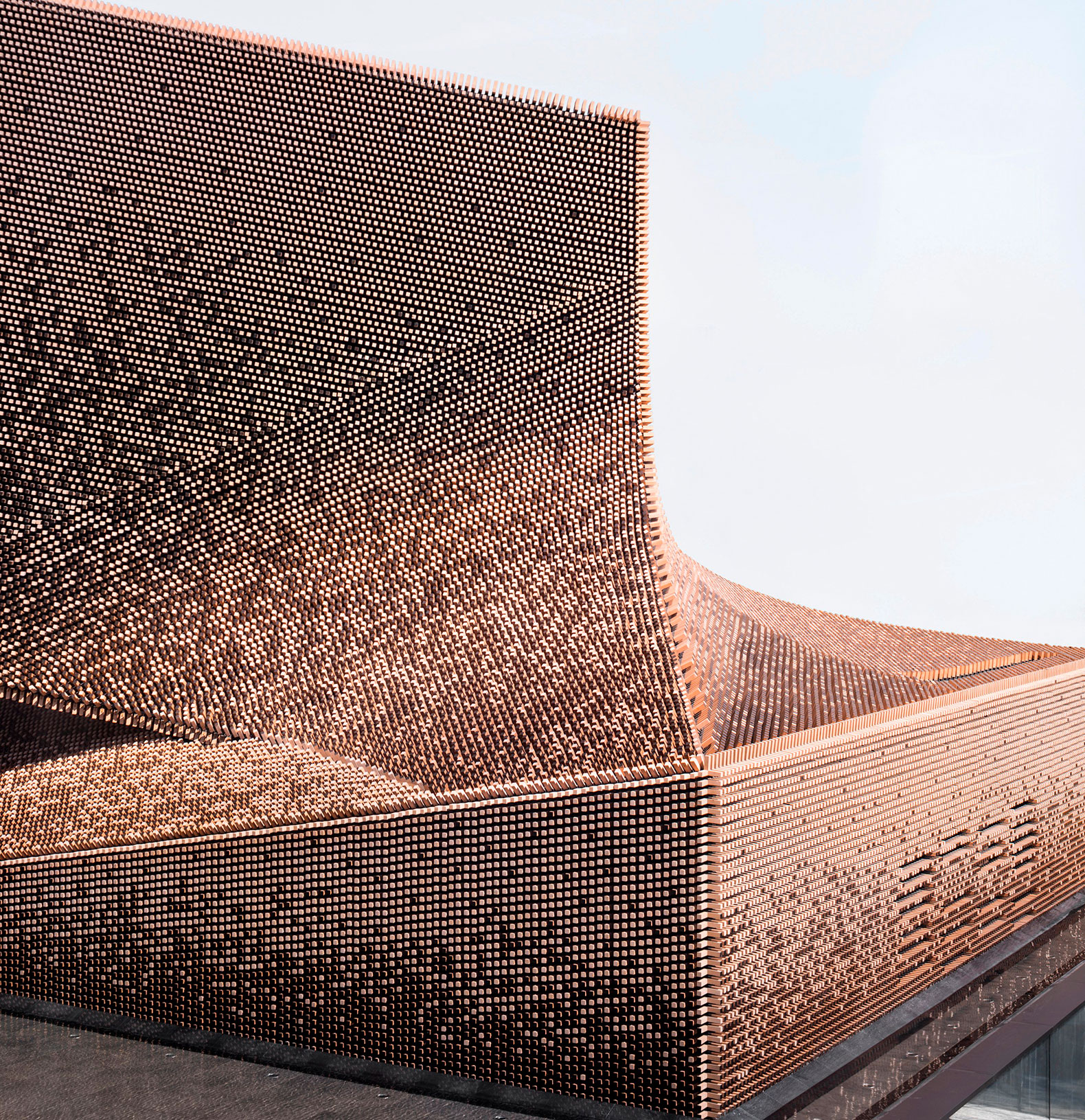

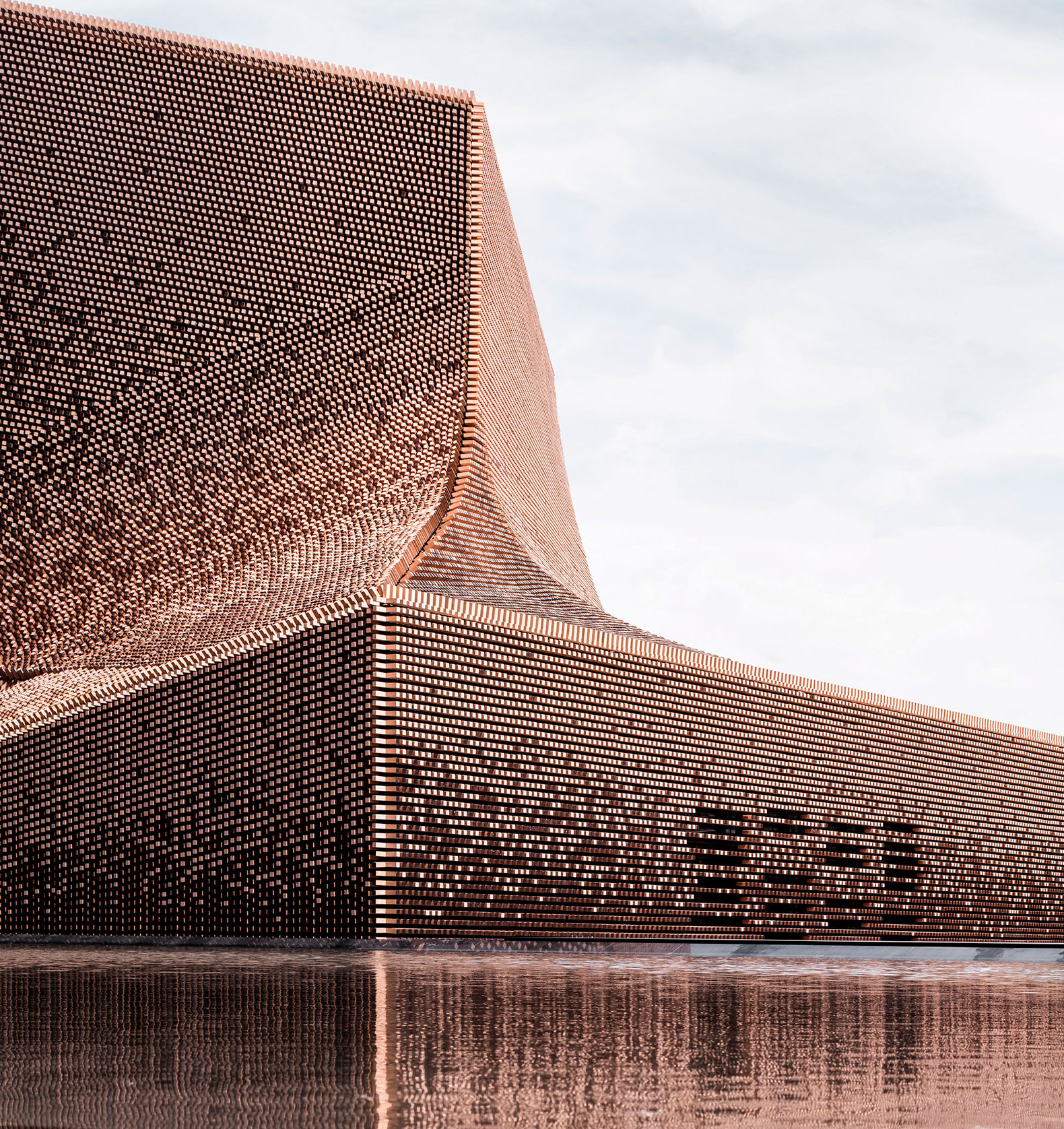

幕墙单元呈线性，长约1.2米，每块陶瓷砖的角度均可通过后螺栓调节。 在曲面上布置单元时，将曲线展开并合理划分为直线单元，同时考虑曲面相交的密度。 直面上的单元排列与曲面不同，要求曲线上的对角线平滑过渡到直面。对于角度陡峭的交叉点，可以将装置局部旋转 90 度以确保均匀性。 现场通过1:1物理模型验证了构建三维曲线和曲面相交的复杂性和准确性。 釉面和无釉陶瓷砖，其中釉面不足三分之一，从上到下呈渐变图案，致敬南京城墙的岁月痕迹。 这个小型艺术馆的愿景是展示社区归属感和文化凝聚力。 包括一层展厅和二层图书馆，通过楼梯连接艺术空间和地下大型社区会堂，为社区提供综合服务。 没有哪个城市在经历了千年的荣辱之后，仍如此平静。文化迭代孕育出的包容开放精神，是南京经久不衰的“底色”。 金陵钻石艺术馆以曲折的造型体现了南京稳重而又灵活的城市性格，生动地体现了这座城市稳定、适应性强的本质。 中海·江南玖序住宅项目位于河西南版块，北侧为邺城路，东侧毗邻平良大街。 艺术会所基地位于小区中部沿平良大街一侧，其南北两侧和邺城路平行布局的高层住宅限定了建筑的位置与方向； 东侧平良大街与场地形成约20度夹角 设计方案基座部分的方型体量和南北两侧高层住宅平行，和基座相同尺度的顶部轻轻扭转使得上部建筑形体与道路近似平行，成功化解了住宅方位和平良大街之间夹角的几何冲突（图9）。金陵金菱艺术馆的扭转方式有别于强调数学逻辑、单一方向螺旋的常用形体操作，其立意在于表现“陵”立于大地之上富有生命力的向上生长，彰显建筑空间上升的气韵。扭转后的菱形体量和方型基座之间形成了丰富的建筑内外空间，随之而来的双曲面、特别是形体之间的交线对材料的选择及建造的精确度提出了新的挑战 针对两种不同的固定方式，负责陶砖生产的“和特”技术人员专门研发了工具，在陶砖上准确的开孔开槽。除了双曲面的建造，需处理好直面与直面、直面与曲面、曲面与曲面等双面交接；直面、直面、直面，直面、直面、斜面，直面、斜面、曲面等三面交接；以及多直面和多曲面五面交接等多达十余种不同的交接类型（图23），面与面之间平顺均匀的交线处理，对于标准规格陶砖而言，无疑富有挑战性。 陶砖幕墙单元模块为直线型，长度在1.2米左右，单元模块为安装在直线型钢龙骨上一横排10—11块陶砖，每块陶砖的角度均可通过背衬螺栓调节。 平面与曲面砖幕墙的建造于是被简化为直线单元模块上的陶砖排列，三维曲面简化为二维直线排布及直线上点的灵活调整。 将各个面的单元模块展开，即可进行单元模块的制作及现场放线安装。 完整项目信息 项目名称：江南玖序·金陵金菱艺术馆 项目业主：南京中海地产有限公司 业主团队：尤蕊，蒲星，李乐，沈欣，钱娴 设计单位：张·雷设计研究 azLa 设计/竣工：2023年/2024年 项目地点：南京市建邺区 主持建筑师：雷晓华，张雷 项目负责：李政 设计团队：李政，冯雨珺，翁昕，李雨茜，李亚斌，齐晴，洪思遥（建筑）；杜月，颜克乾，朱泳键，车苏婧（室内） 施工图团队：陈艮林，夏煜琛，王东（建筑）；李均，黄凯，高跃进，朱子洋（结构）；姚永生（给排水）；刘彩琴（电气）；谷加雷（暖通） 施工图合作单位：南京金海设计工程有限公司 基地面积：474平方米 建筑面积：621平方米 结构形式：钢结构 建筑摄影：侯博文 |
