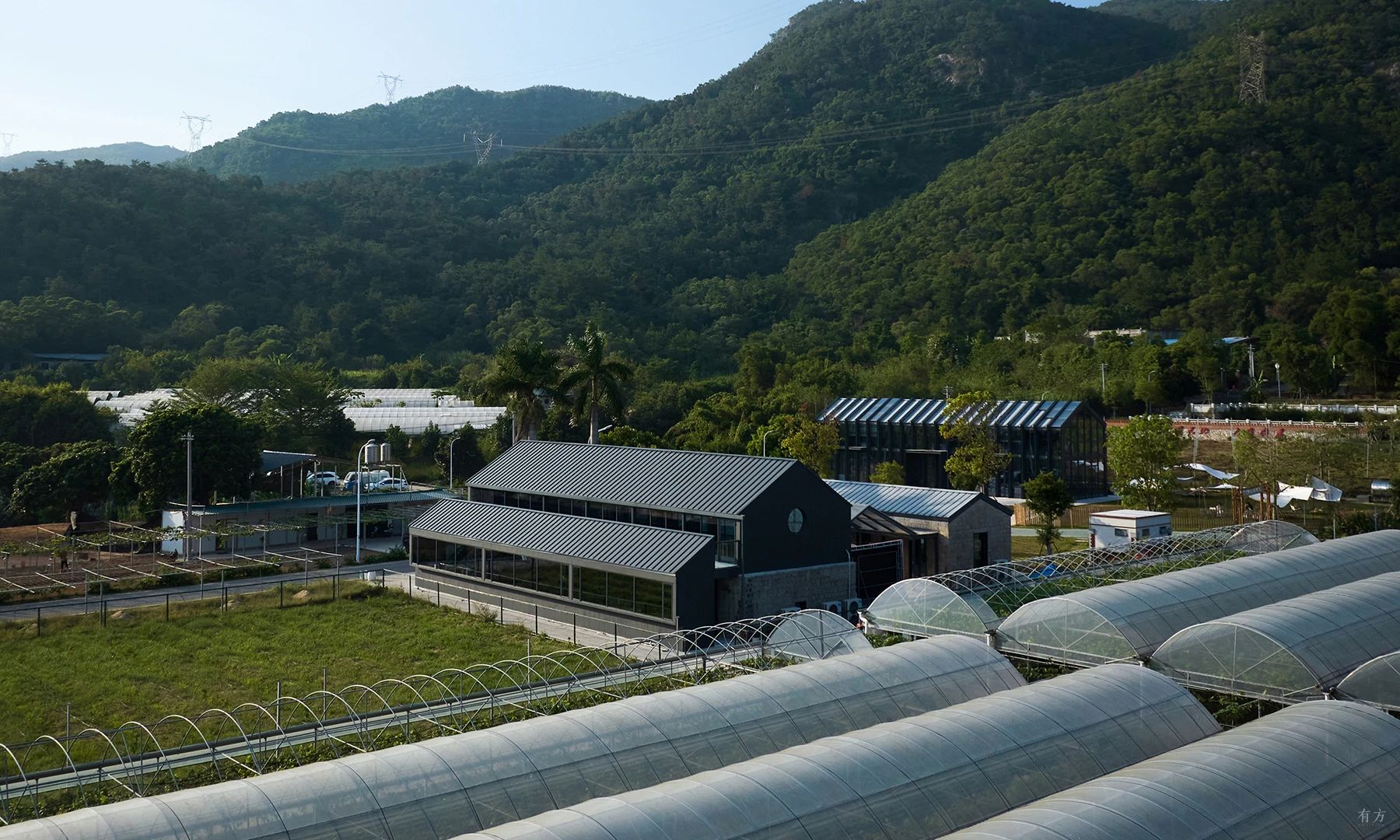

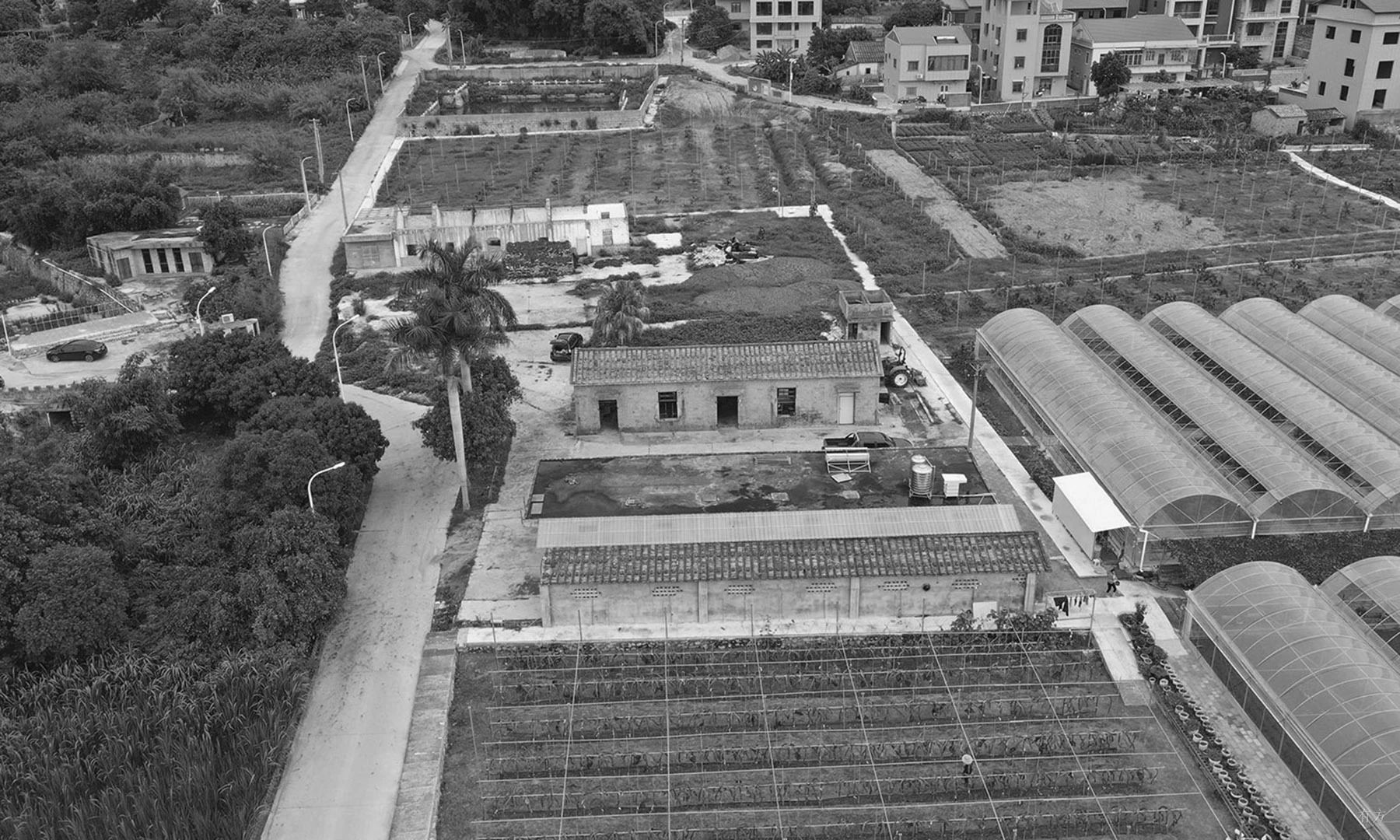

项目位于福建厦门同安区五显镇三秀山村。场地坐落于三秀山村西侧，周边多为农田、农业大棚及农田管理用房。场地西侧紧邻的村道，是到达项目的主要道路之一；东北侧与另一条村道相连，也能便捷到达场地。场地内有三栋老建筑，为上世纪的知青住房，此前作为周边农田的管理用房。
为满足村庄发展需求，业主希望通过对三栋老建筑及其场地的改造，既能保留知青文化底蕴，又能为三秀山村及周边村庄提供一个公共活动区域。同时，还能为外来旅游人员提供一个服务场所。

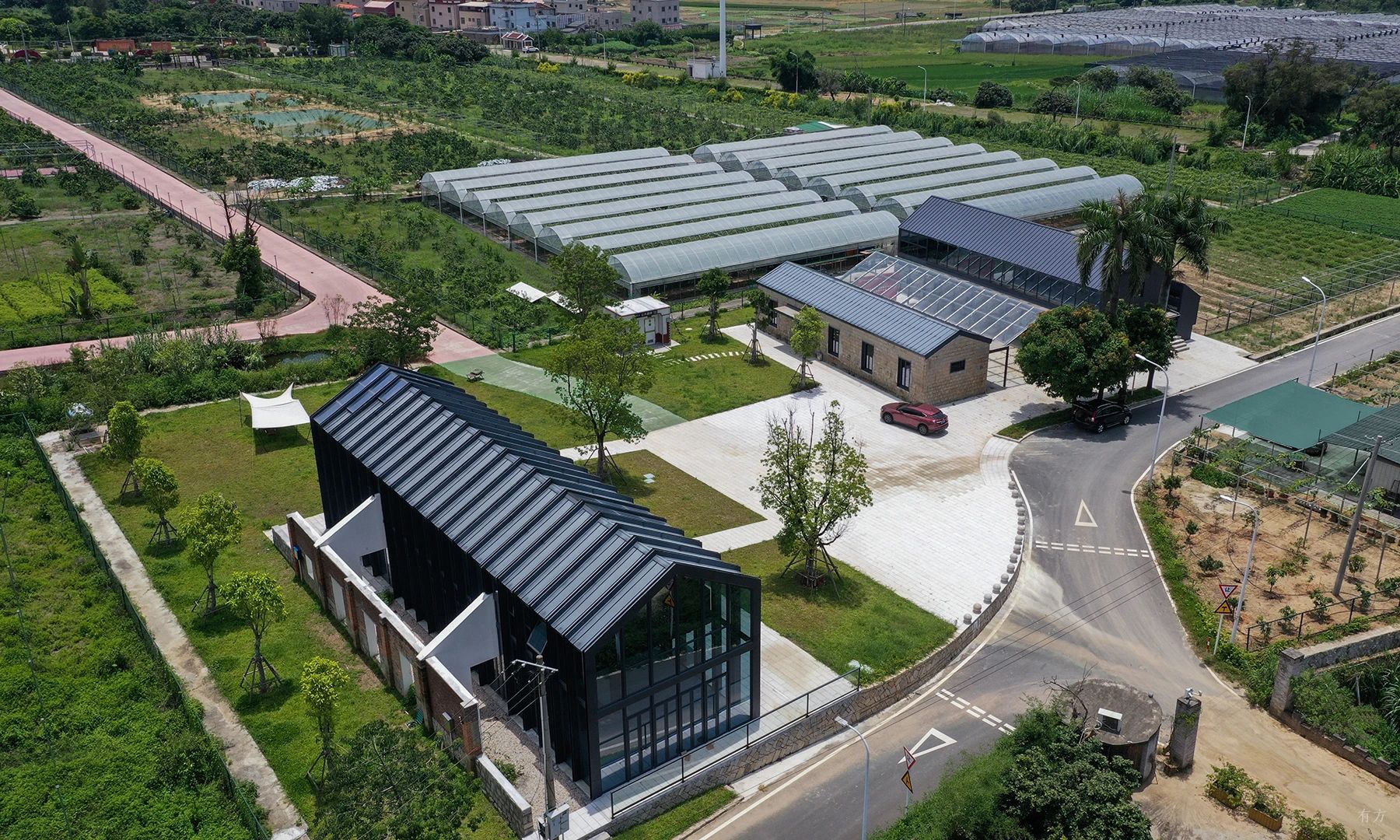

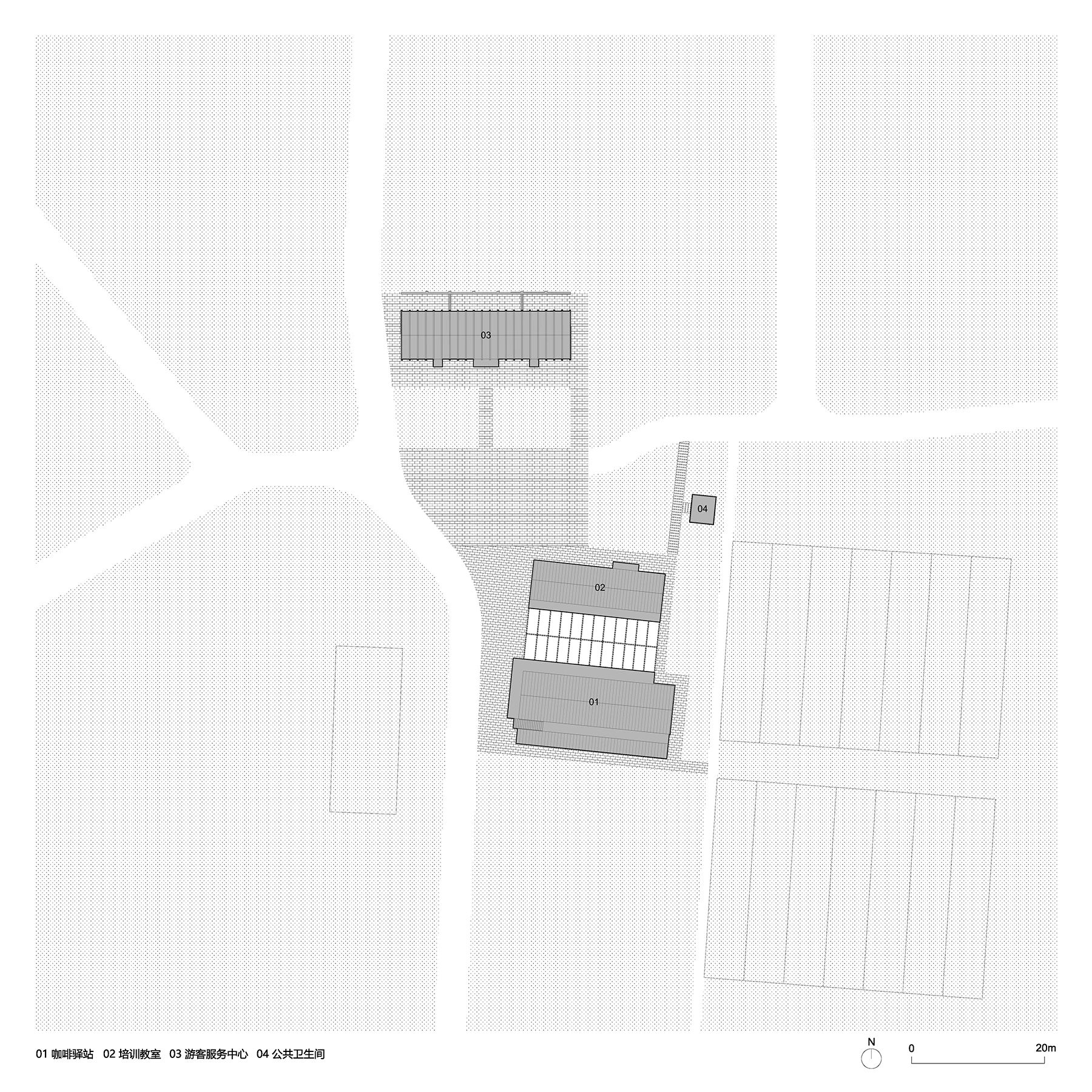

三栋建筑改造完成后，由南到北，功能依次为咖啡驿站、培训教室、游客服务中心。其中咖啡驿站与培训教室毗邻，游客服务中心与其余两栋相距较远。因此，在整体场地设计中，建筑师团队将驿站与培训教室之间的场地进行整合，通过连廊和透明坡屋顶，形成一个能够避雨的半户外活动空间。同时，利用游客服务中心与培训教室之间空地，布置活动广场和草地，为项目提供一个较大的户外活动场所。

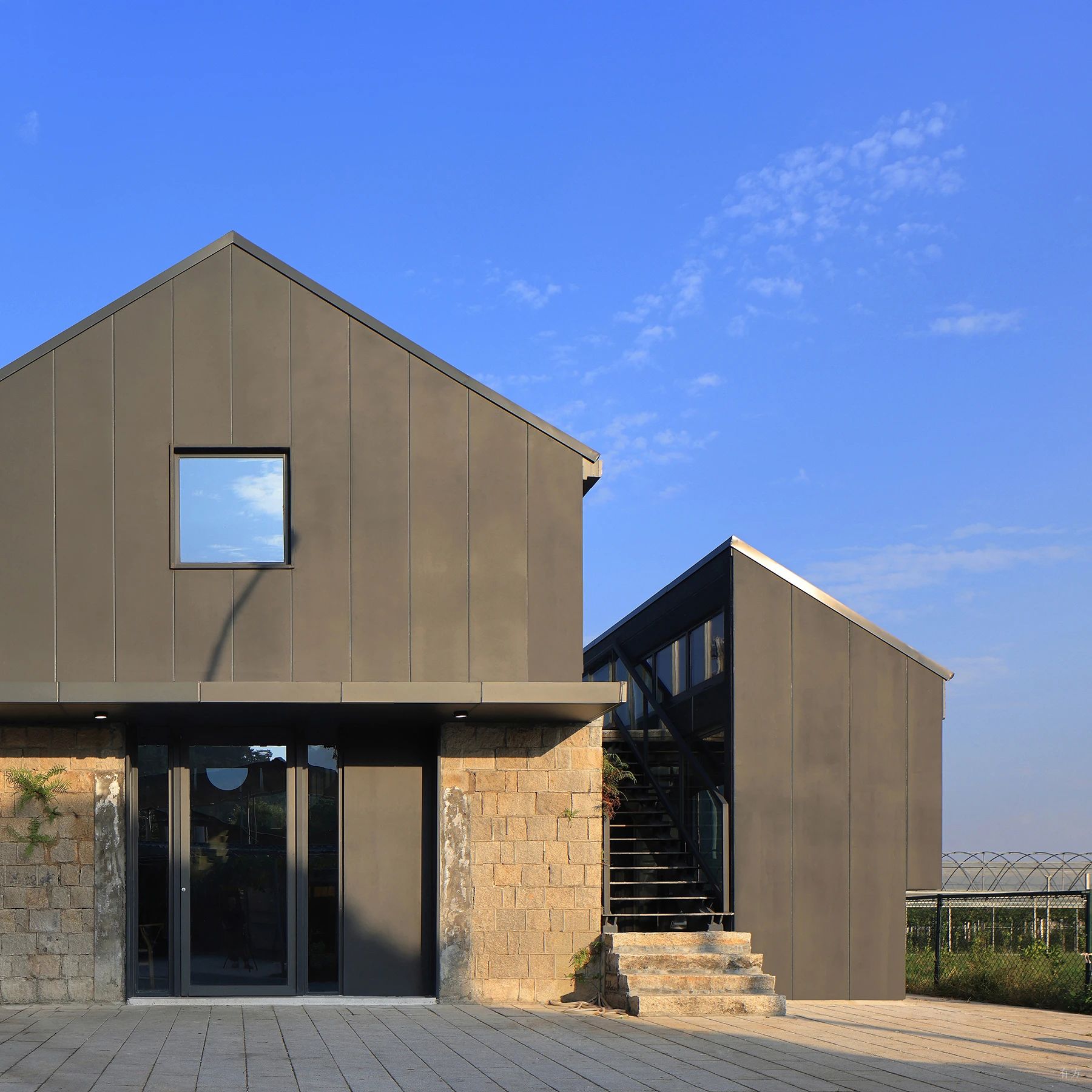

01咖啡驿站 驿站位于场地南侧。原房屋主体为一座石墙建筑，屋顶为混凝土；南侧部分为混凝土砌块搭建的附属用房。评估现状建筑质量后，方案保留原有石墙，并拆除其余部分。石墙外部尽可能保留其原有状态，内部则采用相应措施进行加固。
新建部分材料以深灰色金属板为主，与原石墙形成较大反差；屋顶采用双坡顶形式，选用深灰色铝镁锰屋面板作为主要材料。新旧两者在坡屋顶的统一之下，构成新的整体。
改造后，新建筑主要作为一个供村民和游客休息的服务空间。建筑主入口设置在西侧，方便人群从西侧村道直接到达。

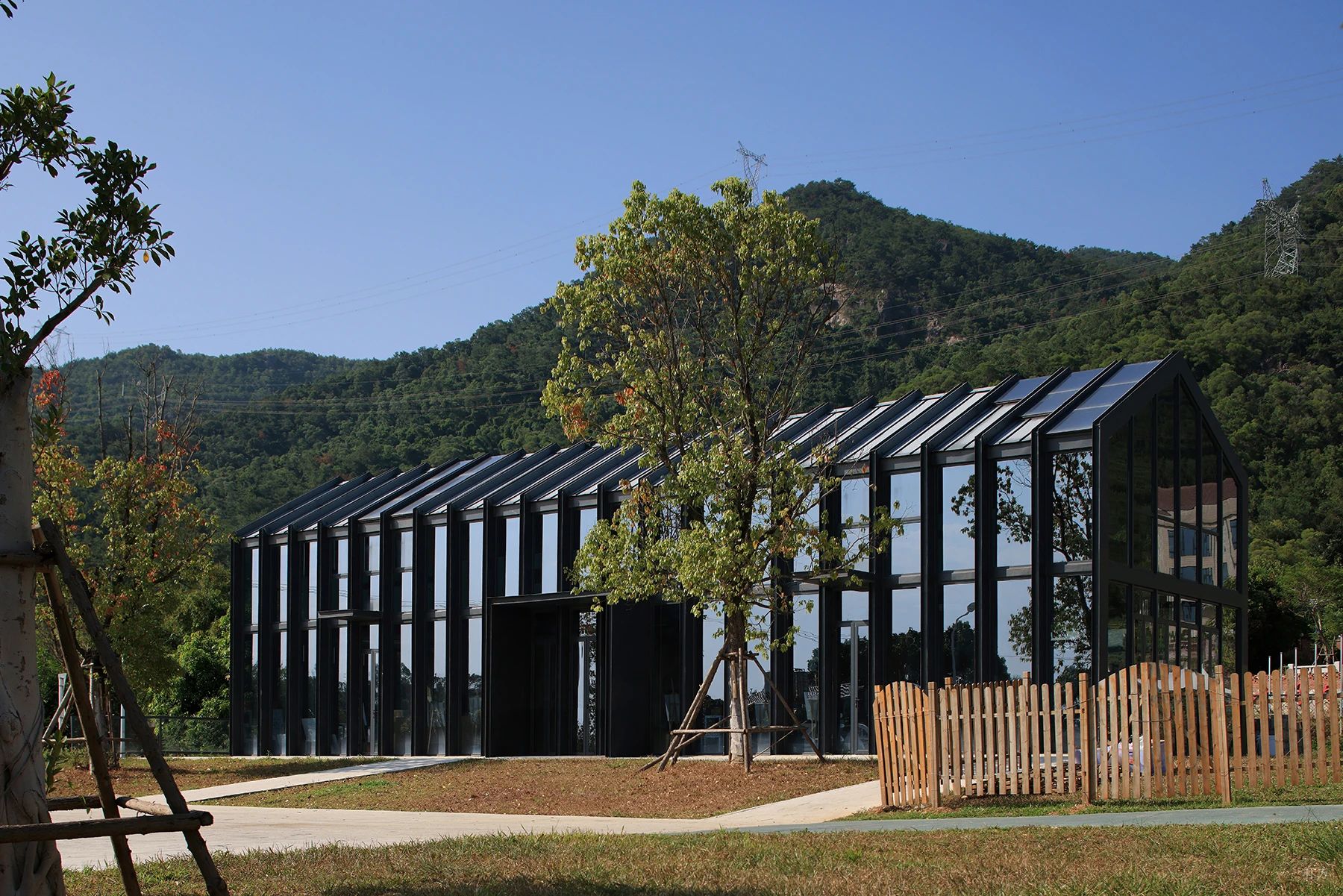

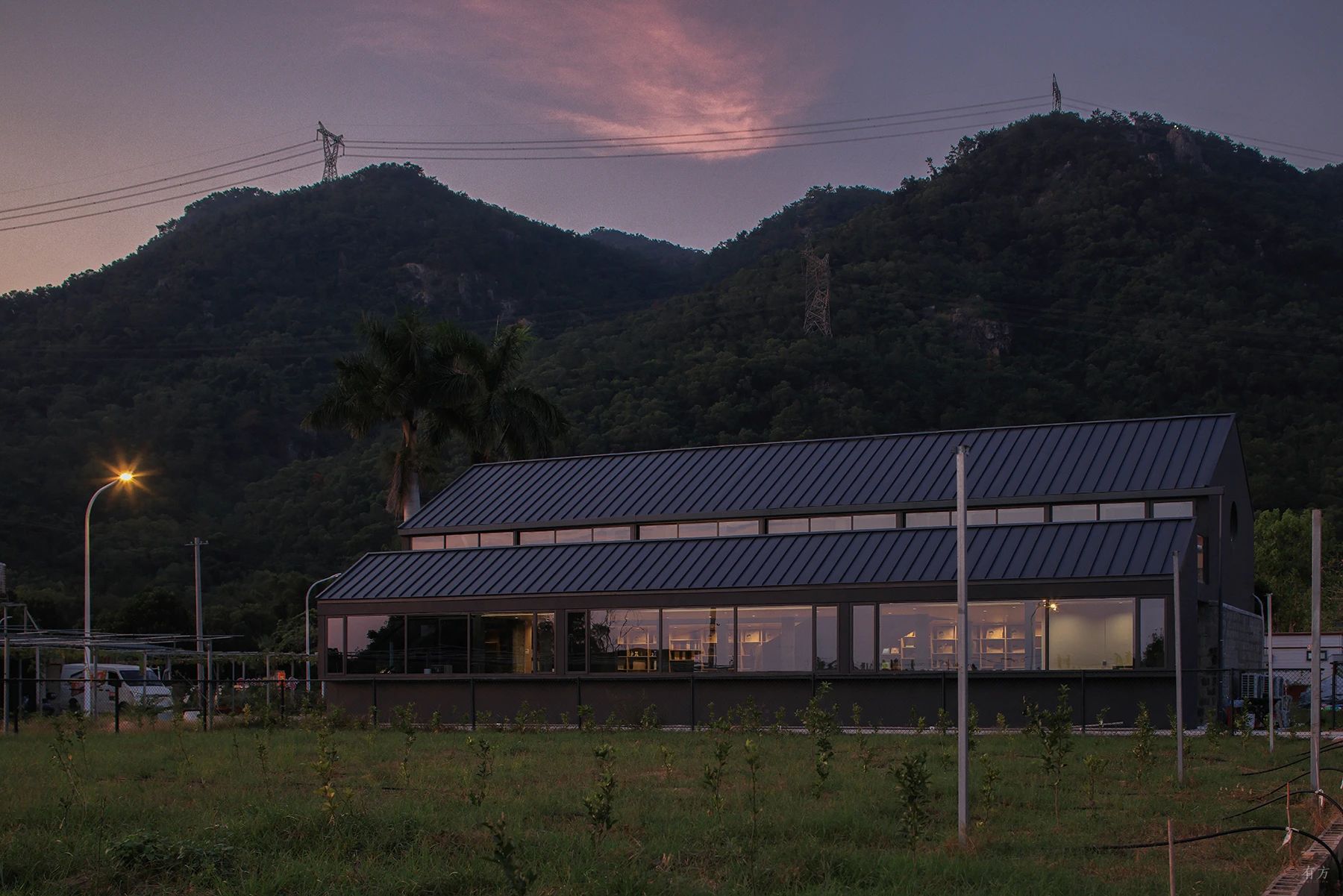

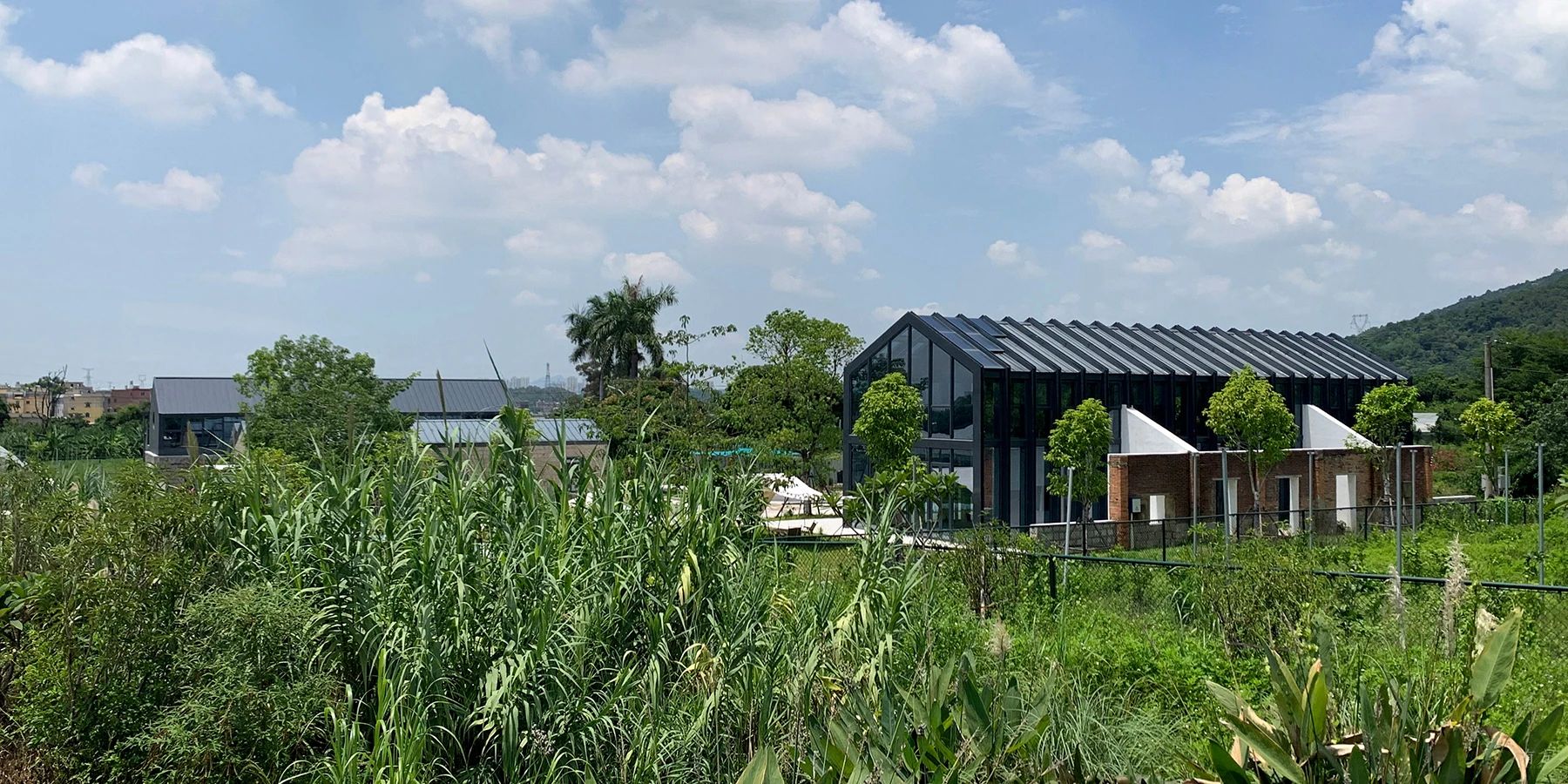

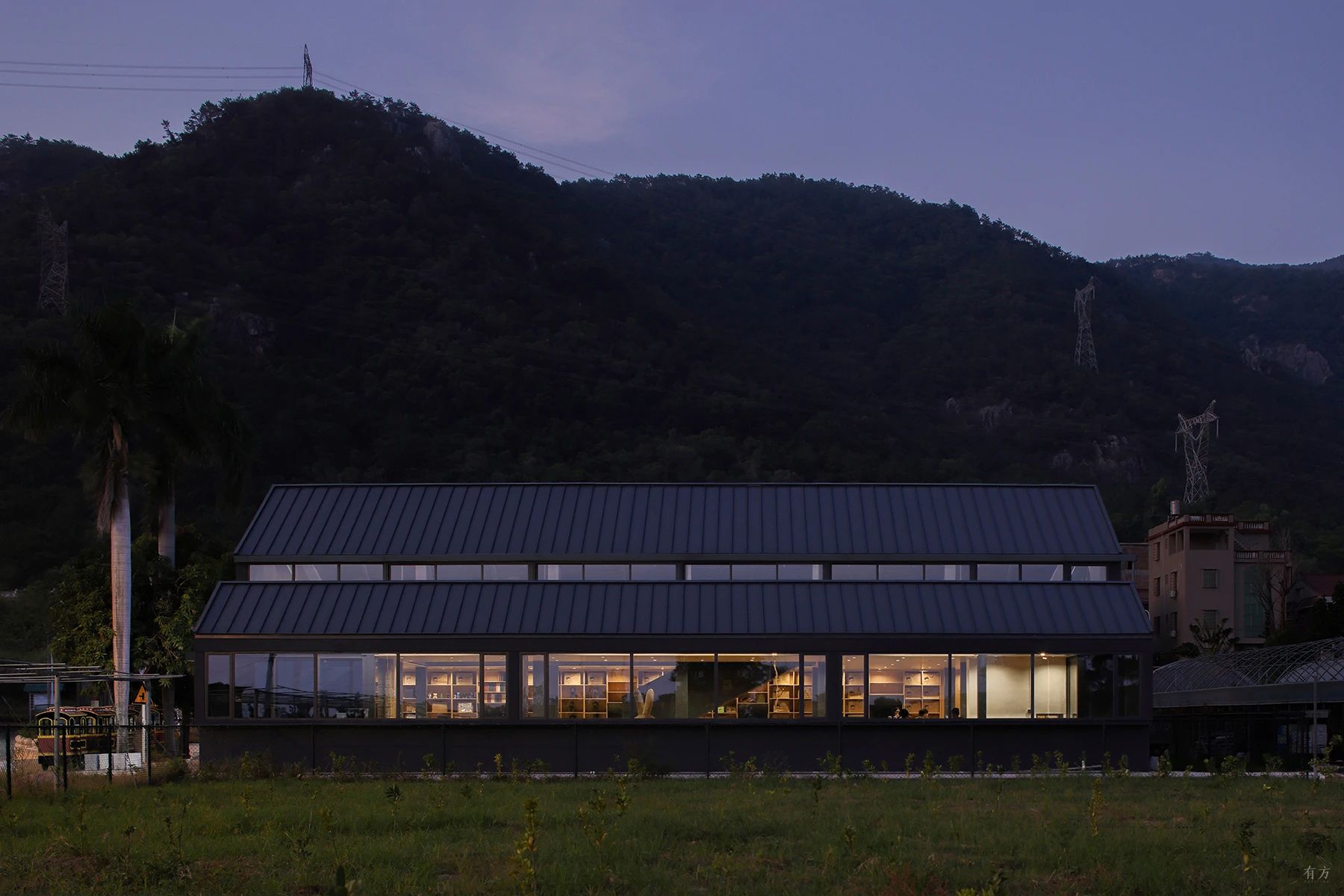

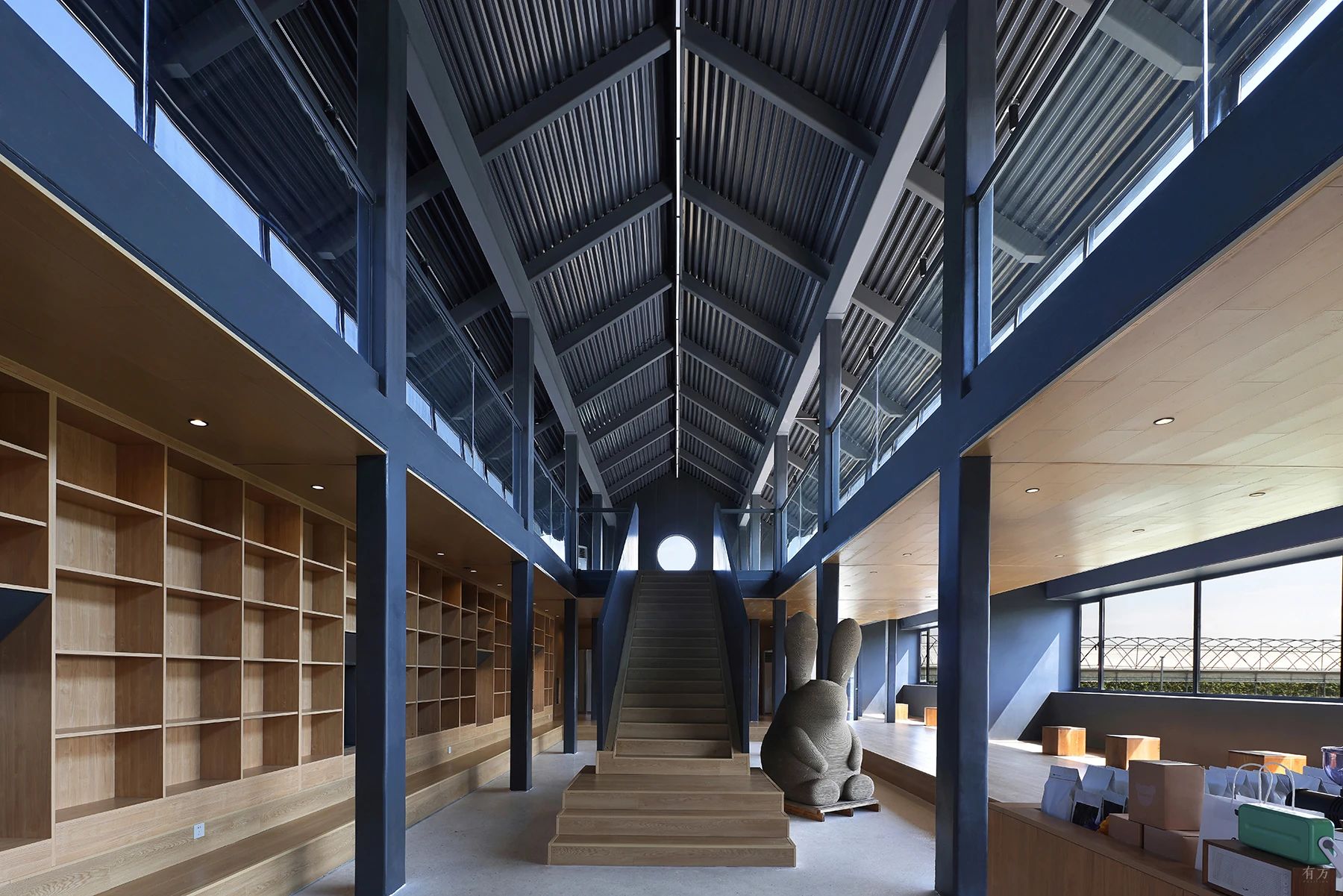

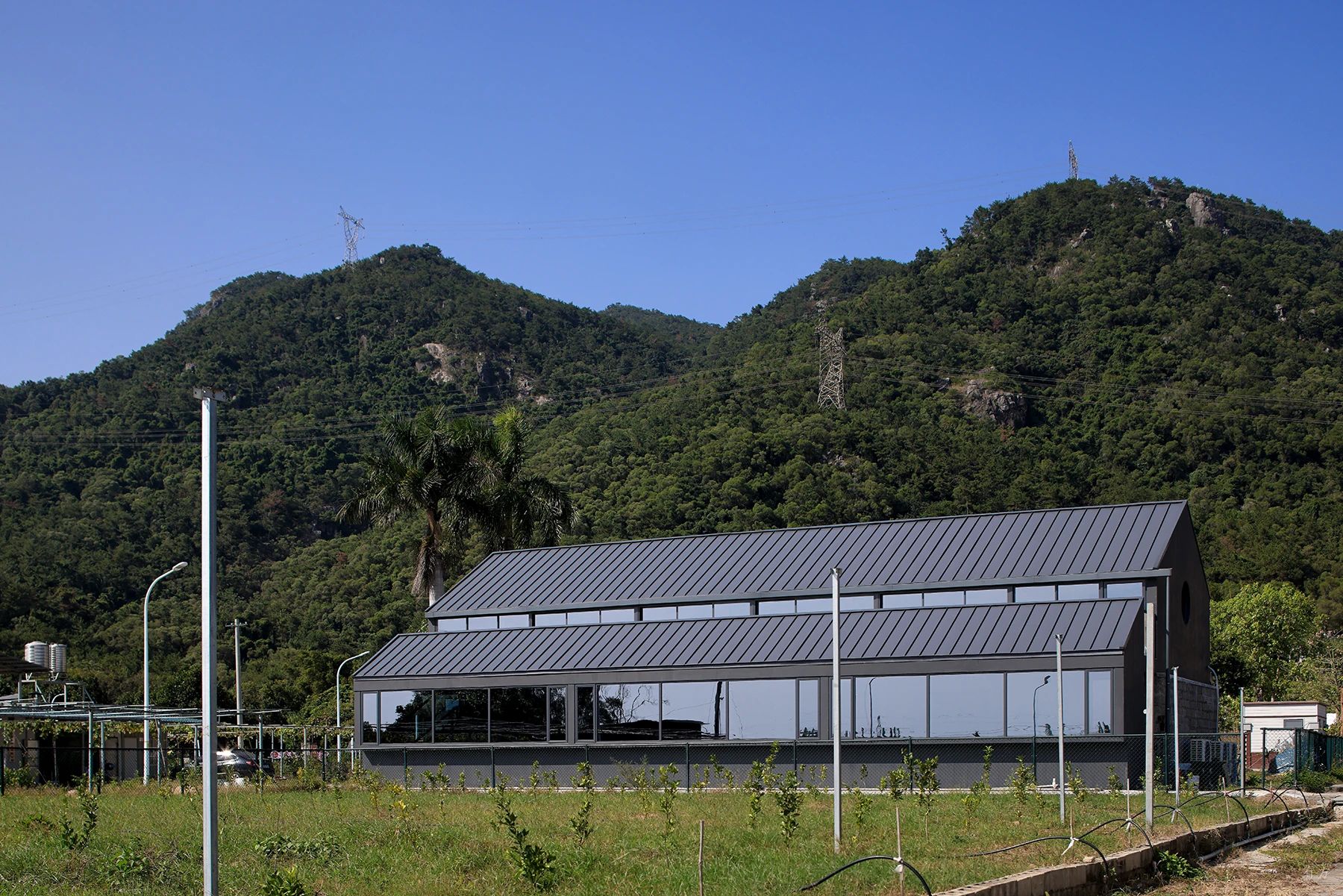

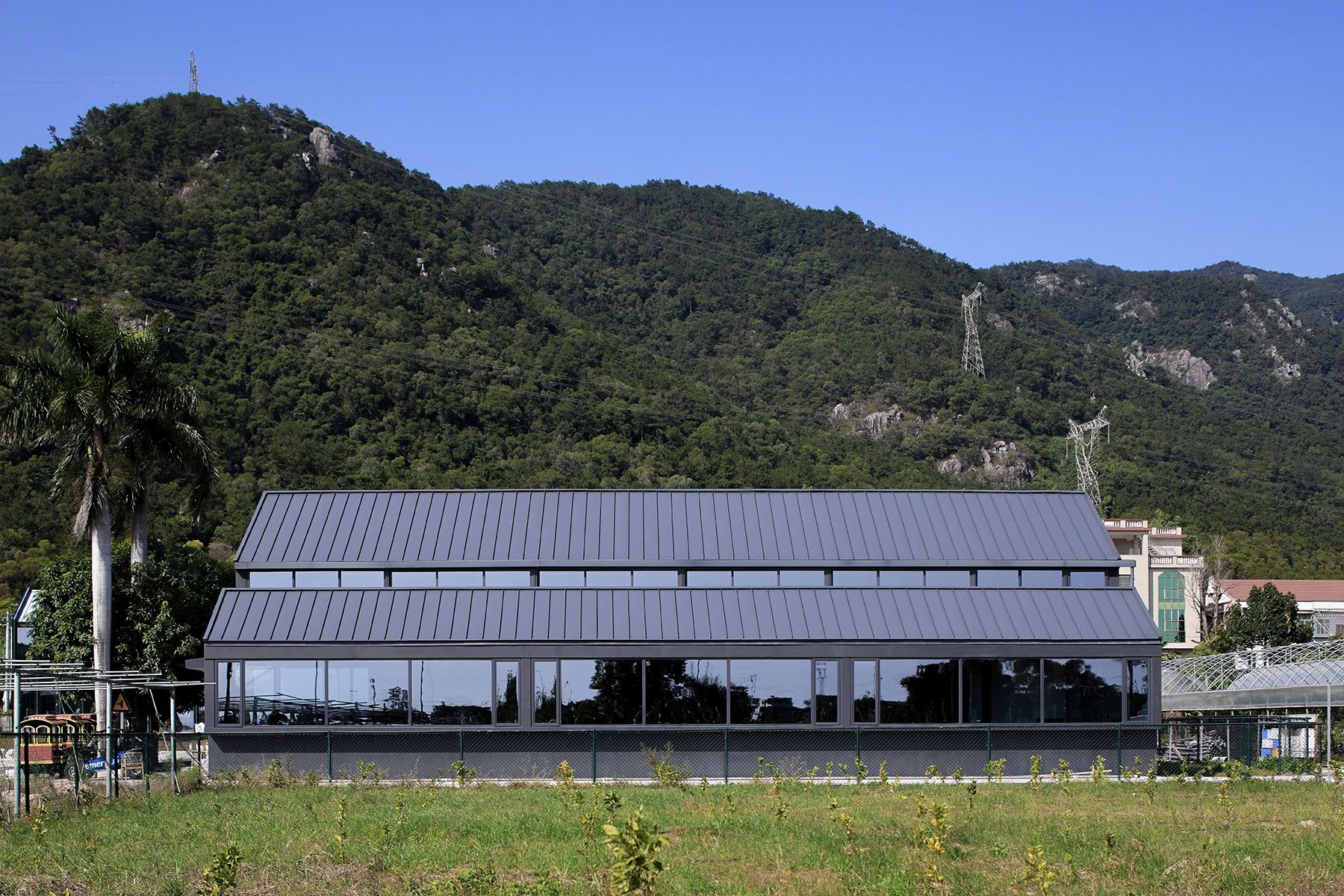

新建筑由主体与南侧附属楼两部分组成。相同坡度的屋顶和外立面材料，将两者统一为一个整体；同时，在两者之间设立一个缝隙，使得两者仍能各自独立，并于缝隙中设置室外楼梯，直通夹层活动平台，加强地面与夹层活动平台的联系。 从南侧望向建筑，将看到连续的铝镁锰屋顶和横向长窗，与周边的农田、北面的远山，共同构成一幅独特的乡间景象。 结构设计 建筑新建部分采用钢结构，与原本厚重的石墙体系形成一定的反差。方案充分利用钢结构的特性，在柱子、梁架等方面做了诸多处理，使得结构构件能在内部空间塑造中，起到关键作用，营造独特的空间氛围。 方案基于原石墙尺寸，将建筑东西方向均分为6份，为空间建立统一的模数；新柱子与原石墙保持一定距离，缩小结构南北向跨度，减小梁高；利用结构柱将空间划分为三份，确定核心空间，并区分各部分的空间特性；柱子采用矩形截面，长向为东西向；驿站东西两侧的端柱采用斜柱做法，进一步塑造空间东西向进深感。 在屋架结构的设计中，采用抬高南北向屋面梁架的做法，避免与东西向主梁之间的交叉，保证了主梁和屋面梁架的完整性，引导空间的东西向进深；屋面板也采用东西向布置，纹路与主梁方向一致，进一步强化了空间的东西向进深。 此外，结构的特殊做法，也使得新旧结构基础彻底分开，大大降低了项目的施工难度。 空间氛围营造 驿站空间以一层为主，局部含夹层。一层主要包含服务空间、主厅、观景平台、活动空间等功能；夹层则作为临时展示及活动空间使用。 在氛围塑造中，方案需充分利用现有条件，从多方面入手，为驿站带来丰富的空间体验。结构上通过模数、柱截面、端部斜柱、屋面梁架等方面的处理，使得主体结构呈较为明显的东西向趋势，为空间带来较强的纵深感；同时，利用楼梯、窗户等要素，进一步加强这种纵深感。主厅以挑空的形式，形成垂直向空间，打破一层单一的空间体验；南侧则设置横向水平长窗，并抬高地面，形成水平性的观景平台，与垂直主厅形成强烈对比。 不同于一层的装饰，在夹层，建筑的主要结构构件都能够被清晰的感受到，形成与一层完全不同的空间氛围。从一层到夹层，能够让使用者在这个不大的建筑中，体会到丰富的空间变化。 02培训教室 培训教室位于场地中部，原建筑石墙较完整。设计保留其外墙并加固，仅改造其屋面系统；并增设南侧连廊，通过透明坡顶，与驿站北侧连廊共同形成一个半室外的活动空间。 03游客服务中心 游客服务中心位于场地北部，原房屋为一座土坯与砖石混合的建筑，其南立面写有上世纪的宣传标语，保留此标语是本建筑改造的主要任务之一。 新旧交织的布局 由于用地性质原因，原建筑北侧半间用地不能用于建设，新建部分只能在原建筑南侧半间及南侧场地进行建设。这使得新旧两部分会呈现一种相互交织的状态，这种特殊性，为建筑带来了全新的布局。 通过对现状的评估，设计对具备保留价值的原建筑墙体进行保留并加固。最大限度保留外立面原貌，并对内部墙面进行加固和修复。新建部分以门式钢框架为基础结构元素，新建结构基础避开原有老基础。新结构的模数充分考虑与旧建筑的联系，使得新旧两者能在新模数下和谐共存。 外观上，南侧以新建部分为主，当环绕至建筑东西侧及北侧时，能够看到原建筑的老墙体，呈现一种新旧并置的局面。北侧半间的老建筑，原有墙体保留，与新建部分共同形成了一个独具特色的内庭院。 内部空间围绕原建筑南墙进行布局，将原南立面上的标语作为空间的展示核心。由于原建筑内外墙面不同的处理方法，新建筑的南侧半间与北侧半间具备完全不同的空间感受。在这个有限的空间中，呈现出由新旧交替带来的独特氛围。 完整项目信息 项目名称：三秀山知青房修缮改造 项目类型：建筑更新改造 项目地点：福建厦门同安区五显镇三秀山村 设计时间：2021.6 建成时间：2023.10 建筑面积：740平方米 设计单位：隅建筑工作室+东南乡建 |
