石膏板与玻璃收口做法

仅供分享不做任何商业用途,版权归原作者所有,谢谢配合。

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 Roood如琢深化 于 2019-3-20 15:05 编辑


一、用料分层做法
1.10#槽钢焊接制作基层预留玻璃吊件空间
2.轻钢主、副龙骨基层制作
3.优先制作L面纸面石膏板自攻螺丝固定于基层
4.满刷氯偏乳液或乳化光油防潮涂料2道

5.满刮2厚面层耐水腻子
6.安装玻璃专用吊件固定于槽钢基层
7.安装玻璃(调平)
8.安装另一面纸面石膏板与玻璃交接处用白色硅酮密封胶固定



二、适用位置
1.顶面乳胶漆与玻璃、顶面挡烟垂壁、顶面烟罩


三、注意事项
1.对完成面尺寸的把握
2.对安装顺序的理解
3.对玻璃成品保护
4.对收口的把握

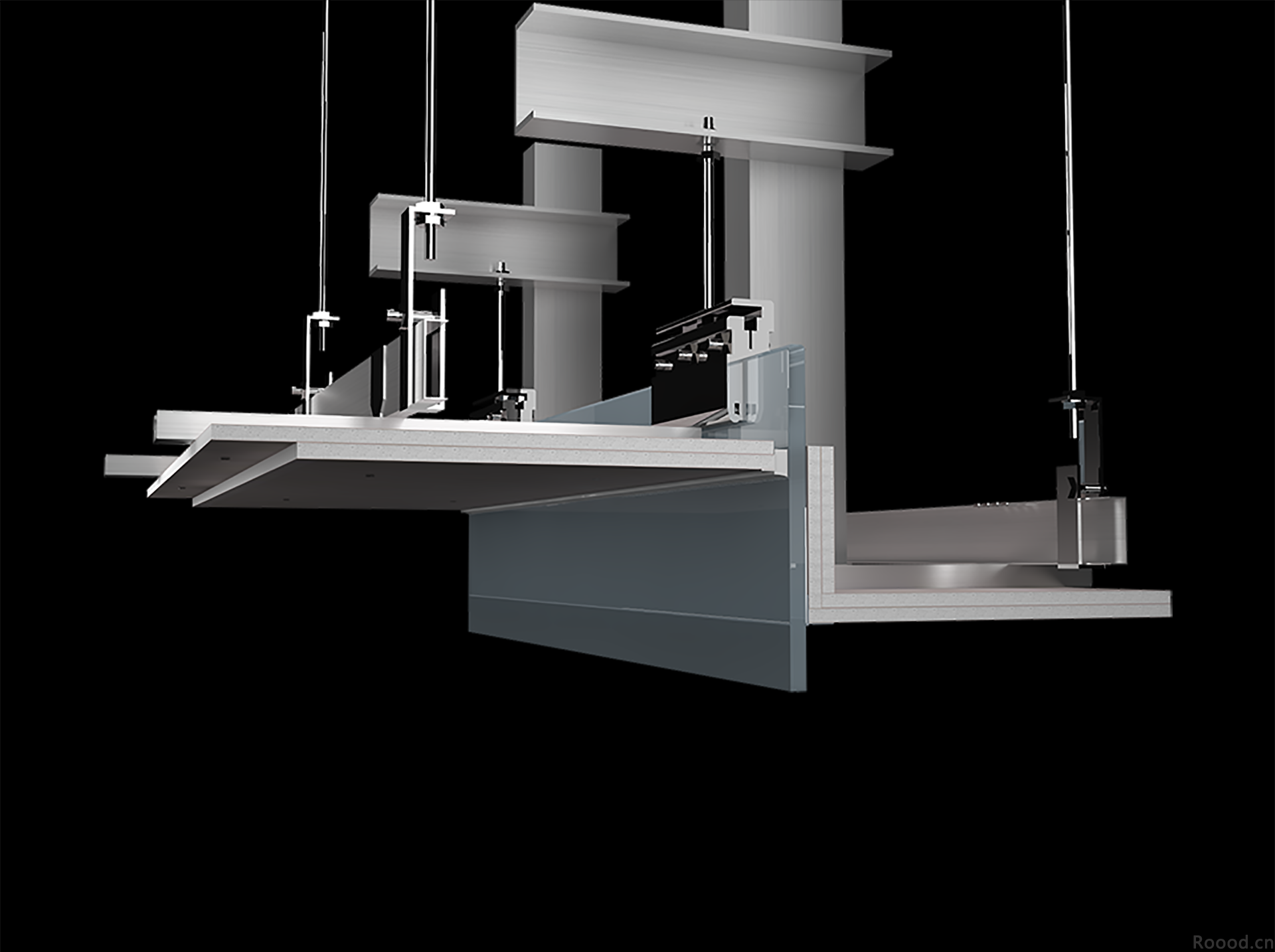

▼SU静态图

▼SU静态图

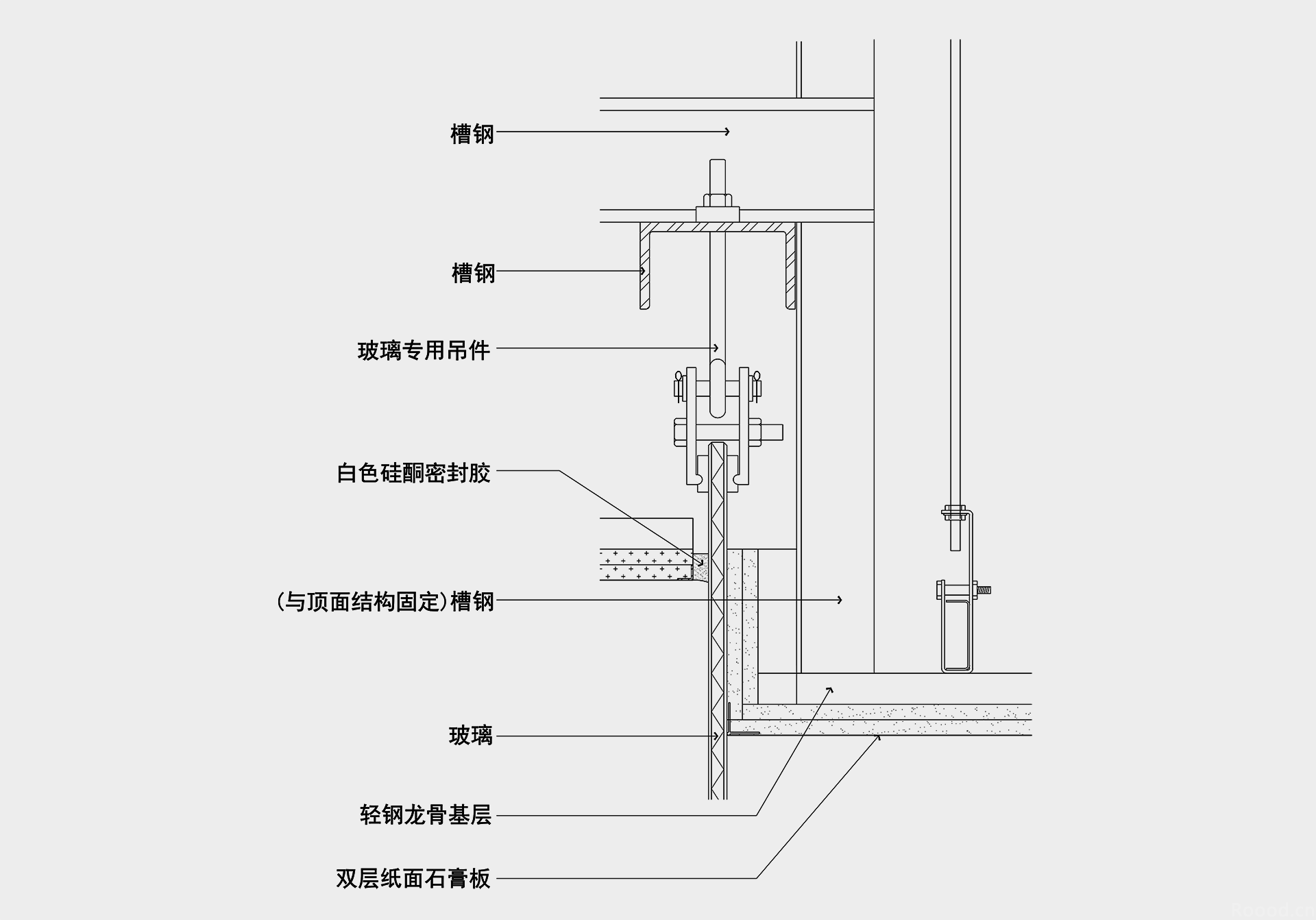

▼CAD节点图

▼CAD节点图

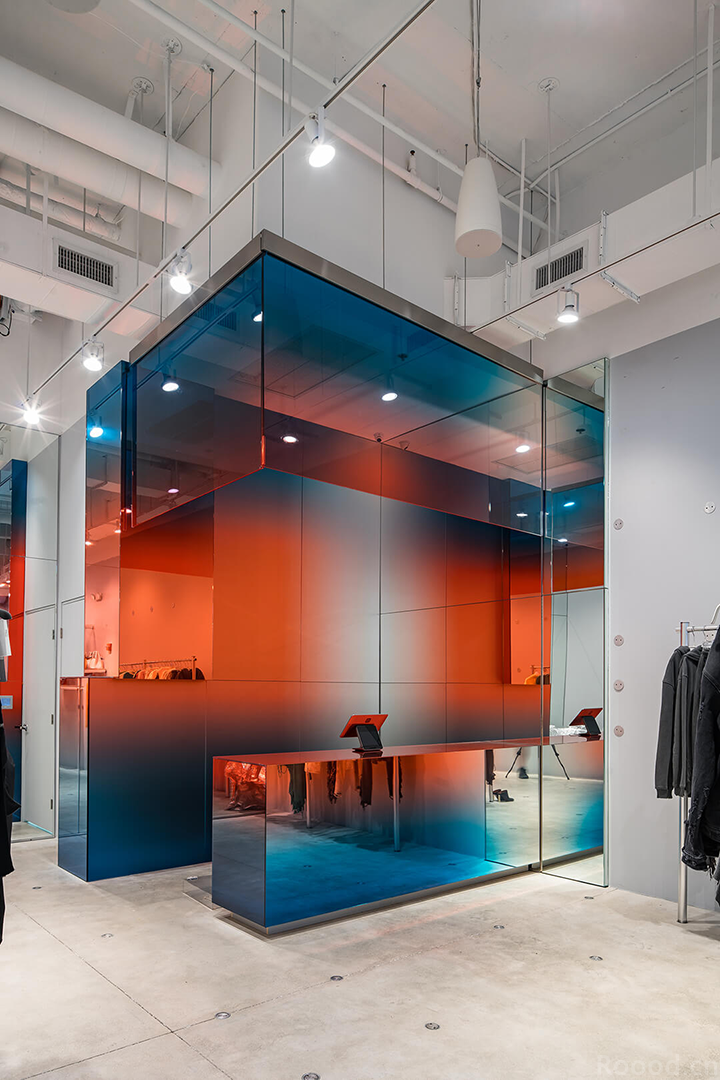

▼铺设实景图

▼铺设实景图

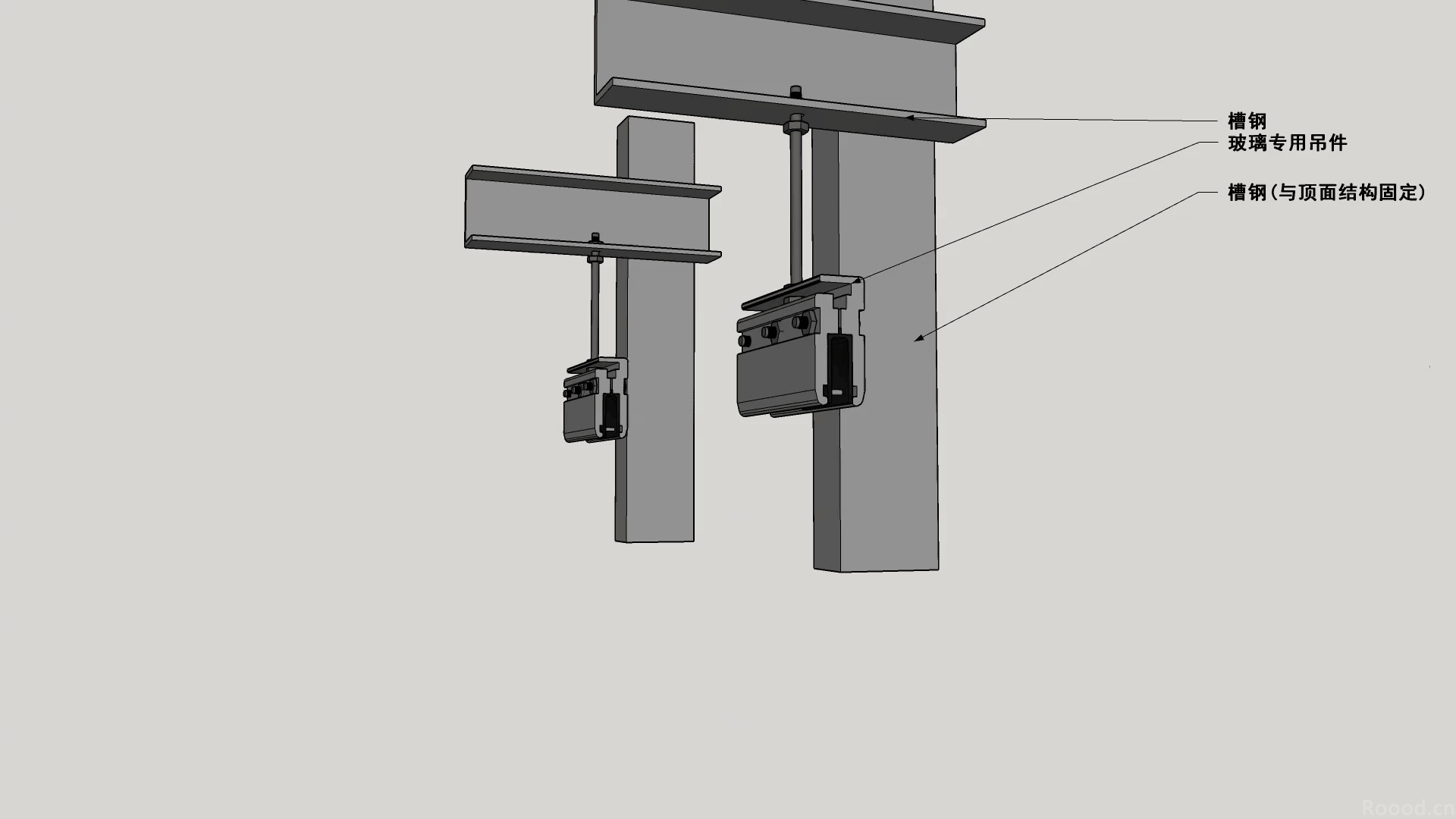

▼SU动态图

▼SU动态图
