不知道大家有没有遇到过这种情况,就是在布局中填充图形时,你发现自己填充的图形不见了!你又试了一次,还是没有填充上!

( N9 [1 n1 P- L' d& H; E
) P9 R; e3 D  J+ e: }+ s# I( F' y
0 v) N/ B" o% u* I# O' C  V
画图画的兴起时遇到这种奇葩问题也是很烦的,那么我们应该怎么解决呢?

) Z: q( X2 Z/ }! N! U4 X! K6 C5 R
首先,进行检查,找到问题,再根据问题解决;
- E" B' T* ~; m9 D' ]. Q3 Z
检查一:查看所填充的外框线是否闭合(填充时看一眼下边的文本窗,一般填充失败都会有原因解释,除了色块及渐变色对闭合要求严格,会因没闭合而没填充上没提示外,普通填充都会有提示);
; W) D4 K: r7 K7 ~
检查二:检查当前图层是否有问题,是否有关闭;
* I$ s; m' k+ n$ G  z

  t% d9 v/ ^0 j* ^7 d9 Z- o4 M$ k( y
检查三:检查填充位置是否被遮挡,是否有遮盖层;

0 l( U- s( A" z: A' M7 b  U2 ?
检查四:点击快捷键H,检查在图案编辑器选项中的图层查看图层是否在当前使用图层。(大家如果需要所有填充在某个图层中也可以选择这一项,这算是冷门的一项技能,很少会遇到用到)

- q9 E3 H6 H1 v
一般都是这四个原因,如果你遇上这种看不到填充的图形时,在模型中查看是否能看到,如果能看到,以上四个检查方法都试过了,那么你试试重新建一个新视口,正常来说就能解决这个问题。
' T; m- h: i3 `& P3 V
如果在模型中没有找到你在布局中填充的图形,那么你在模型中同一位置重新填充试一下,如果还是不显,那么你就需要试一下z轴归零(插件还是后台回复“z轴归零”)

) I) a& H1 X4 y' s/ ], p- _( C
; A  {6 I# E, a4 U1 L2 e5 E
如果你还是无法填充!那么再试试下边的备用方案:
* u3 s) `& f" h; }3 b

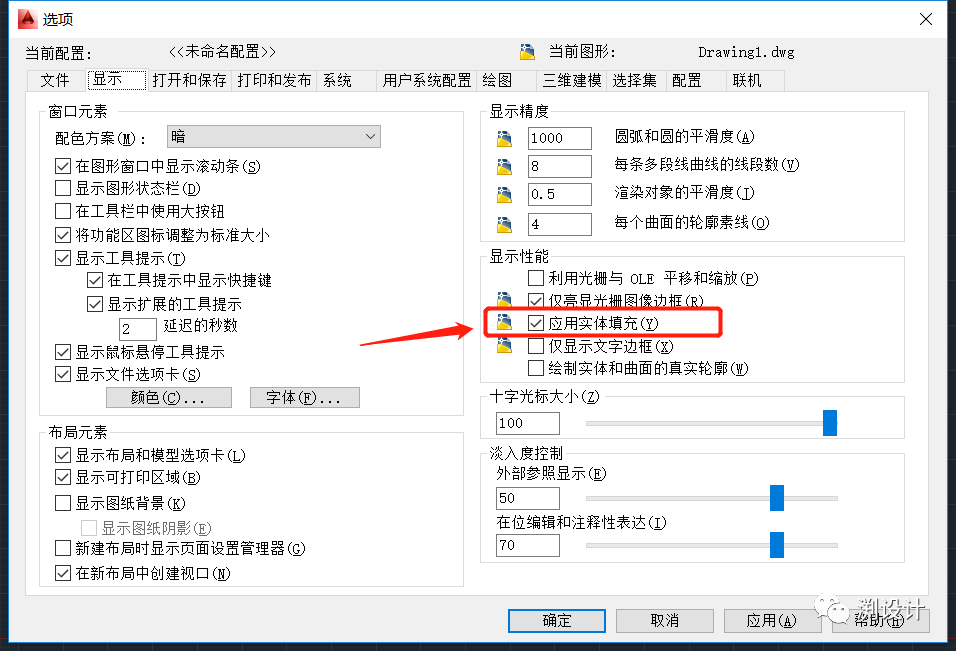

备用方案1.单击【工具】【选项】弹出选项对话框,再选择【显示】,将【应用实体填充】勾选。如图:

  Y+ c8 j# z# s) m6 H

备用方案2:在命令窗输入“FILL”,空格——输入1或ON打开此变量即可。

3 @, e0 C8 Z5 h
/ o+ p+ [" t1 O6 s( Q; s, Q7 z( J8 ]
好啦,这期的文章分享就到这啦~

你们要是有遇到什么问题可以后台留言给小编哦~
