住宅空间中开关插座的布局逻辑及标高

2022-8-9/ CAD图纸/ 其它图库/ 只看大图 阅读模式
仅供分享不做任何商业用途，版权归原作者所有,谢谢配合。
1727 0 1

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有帐号？ 注册

x
次贴包含了住宅空间中开关插座的布局逻辑和开关插座灯具图库，布局中有具体的标高尺寸，特别适合对插座高度模糊和小白，能更清楚的掌握布局。

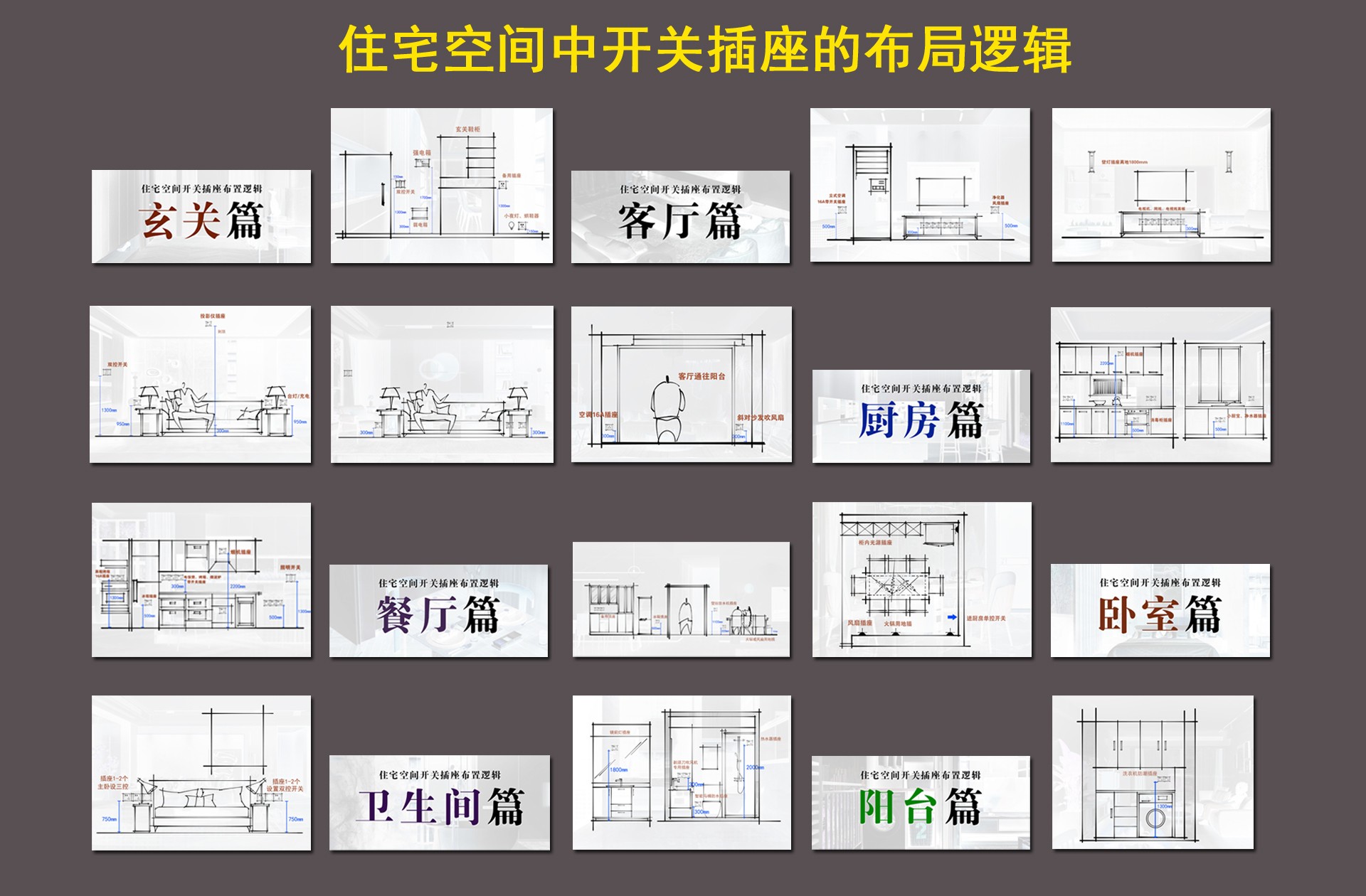

△封面

1_页面_07.jpg 1_页面_12.jpg 1_页面_19.jpg

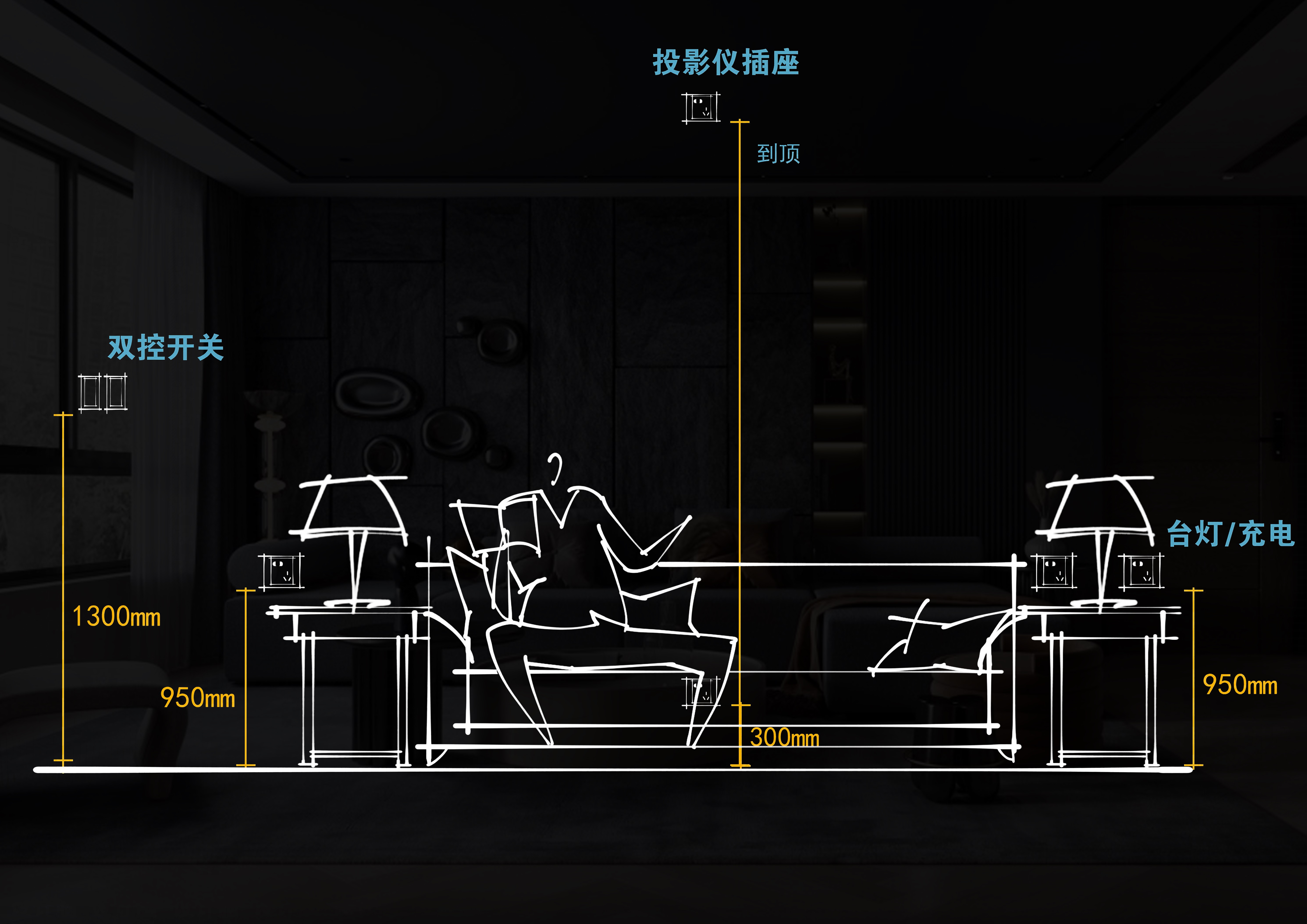

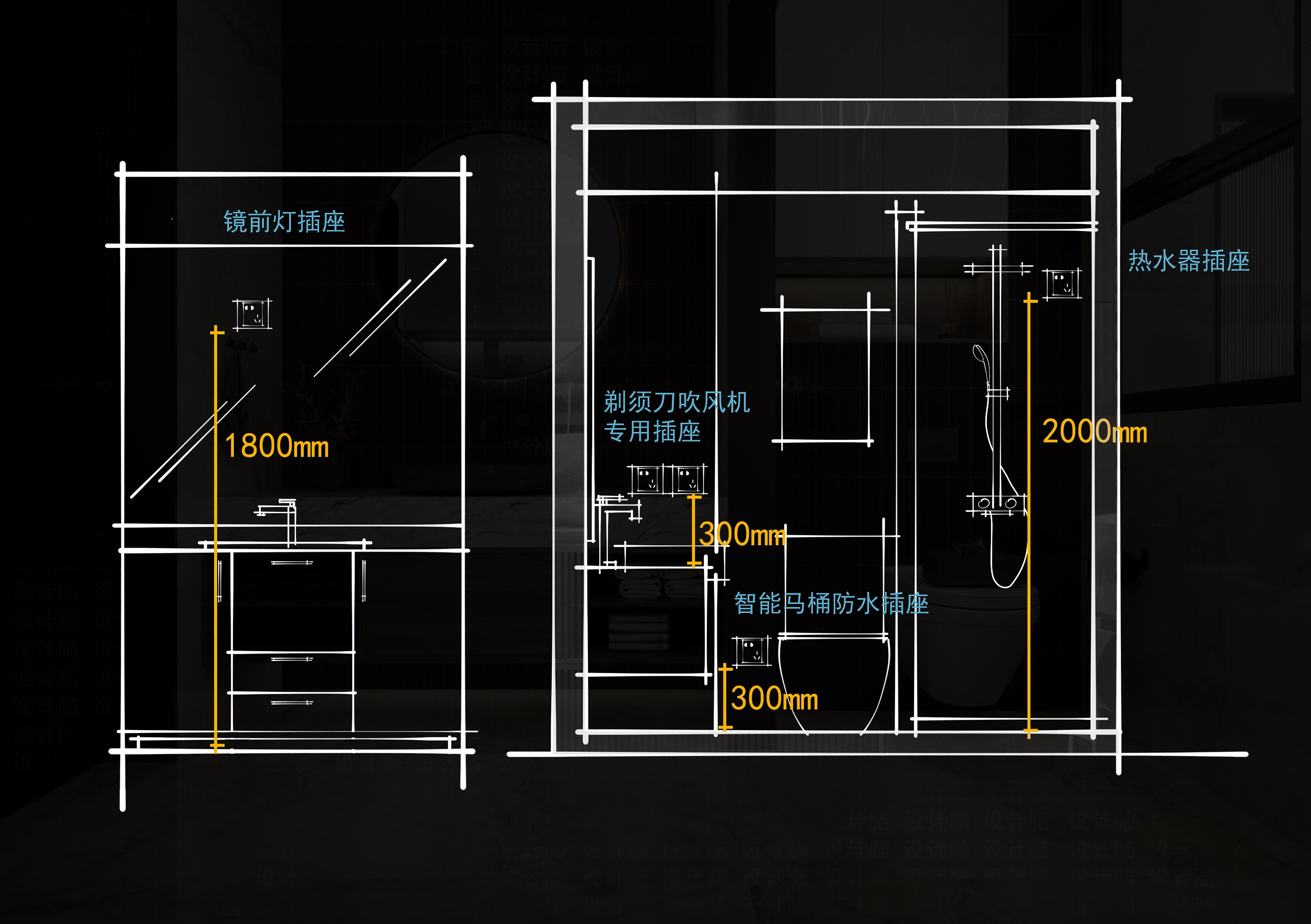

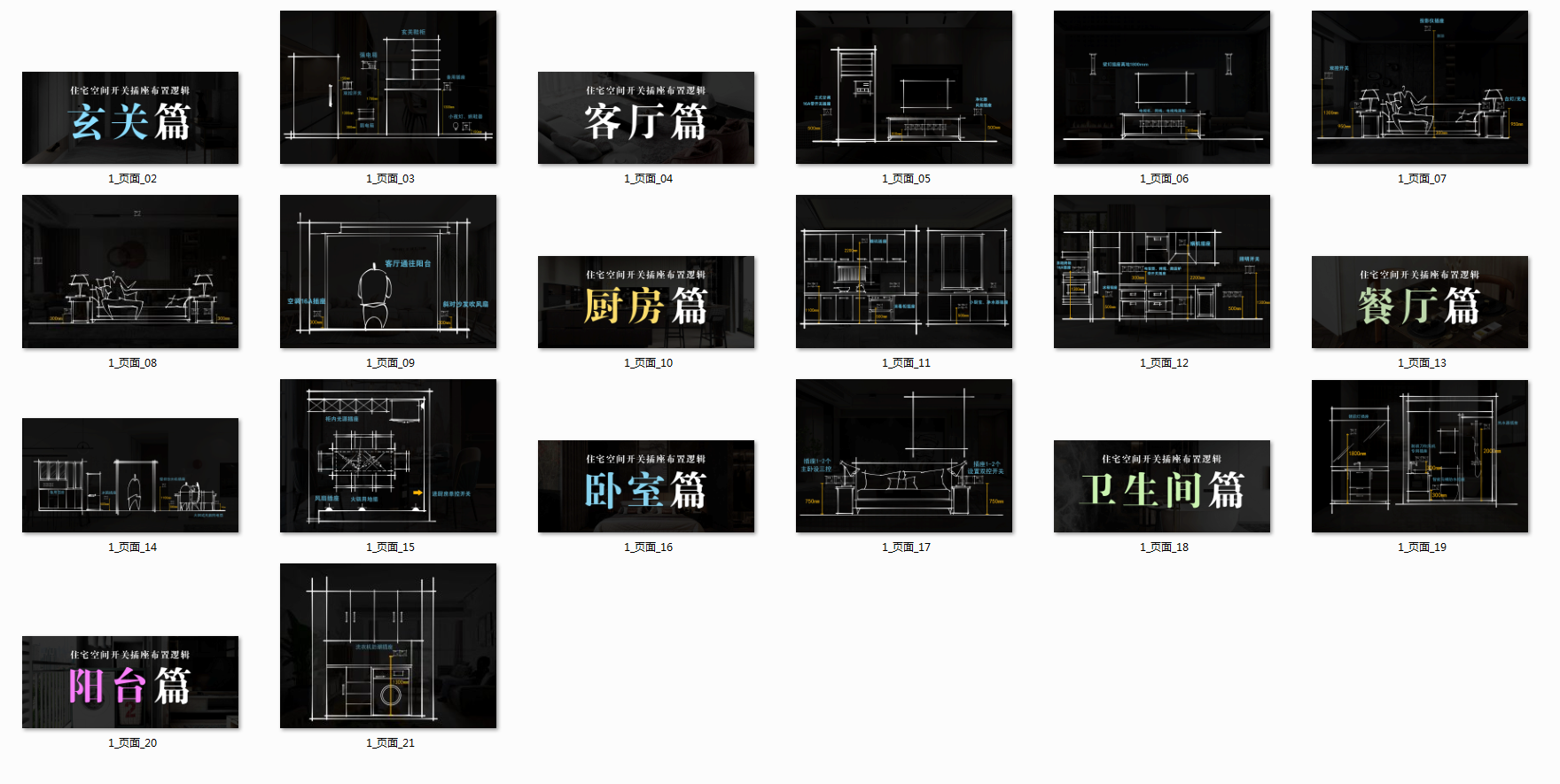

△部分手绘截图欣赏

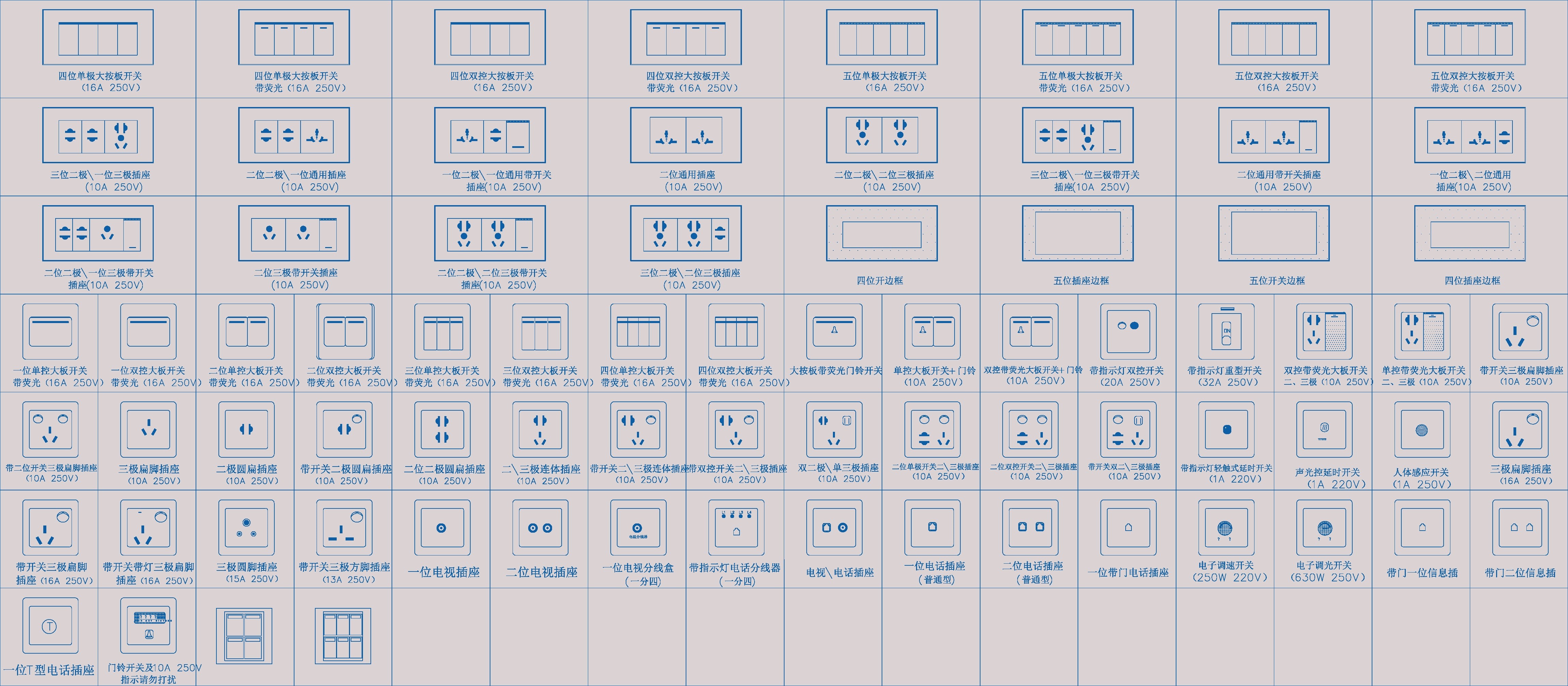

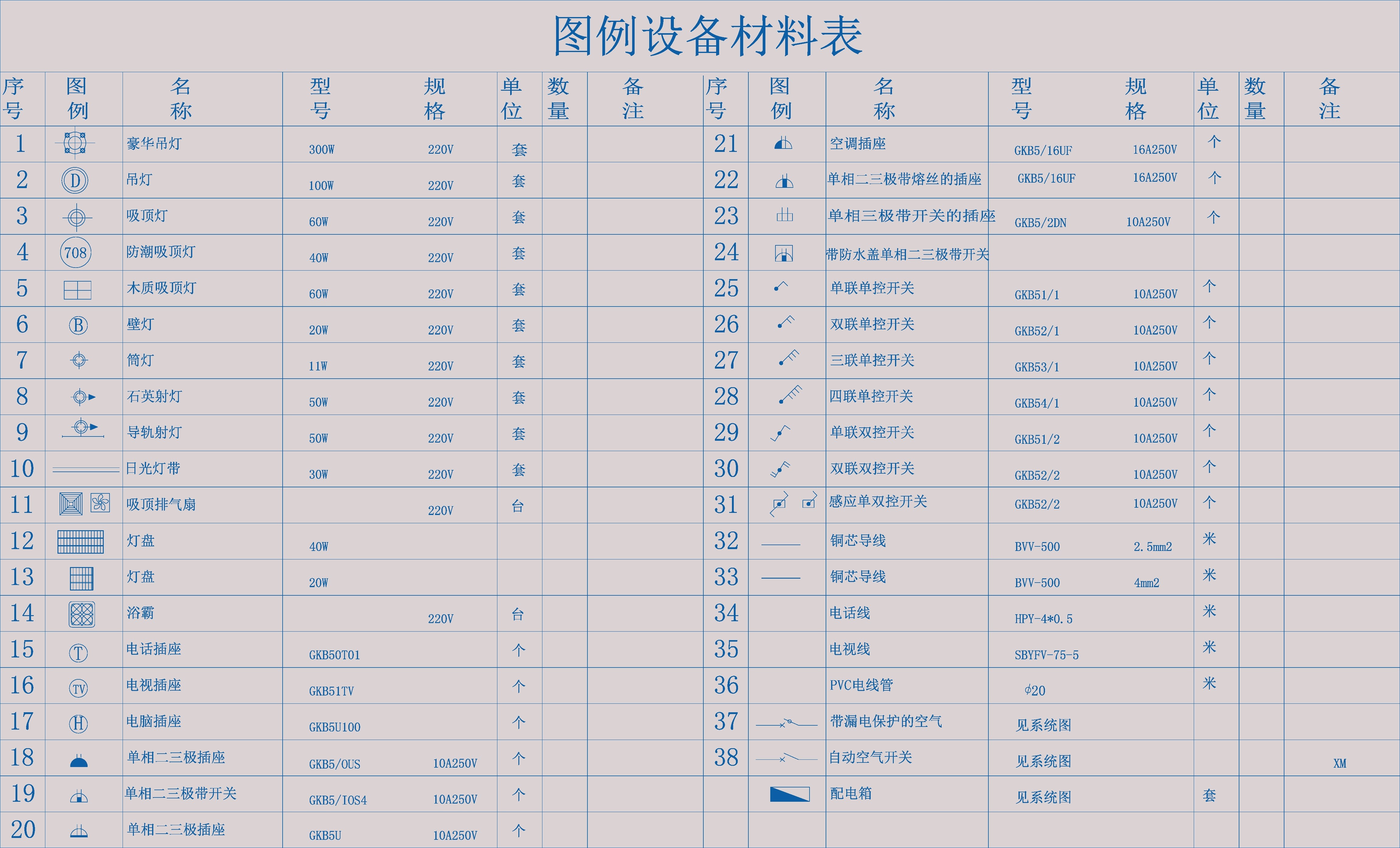

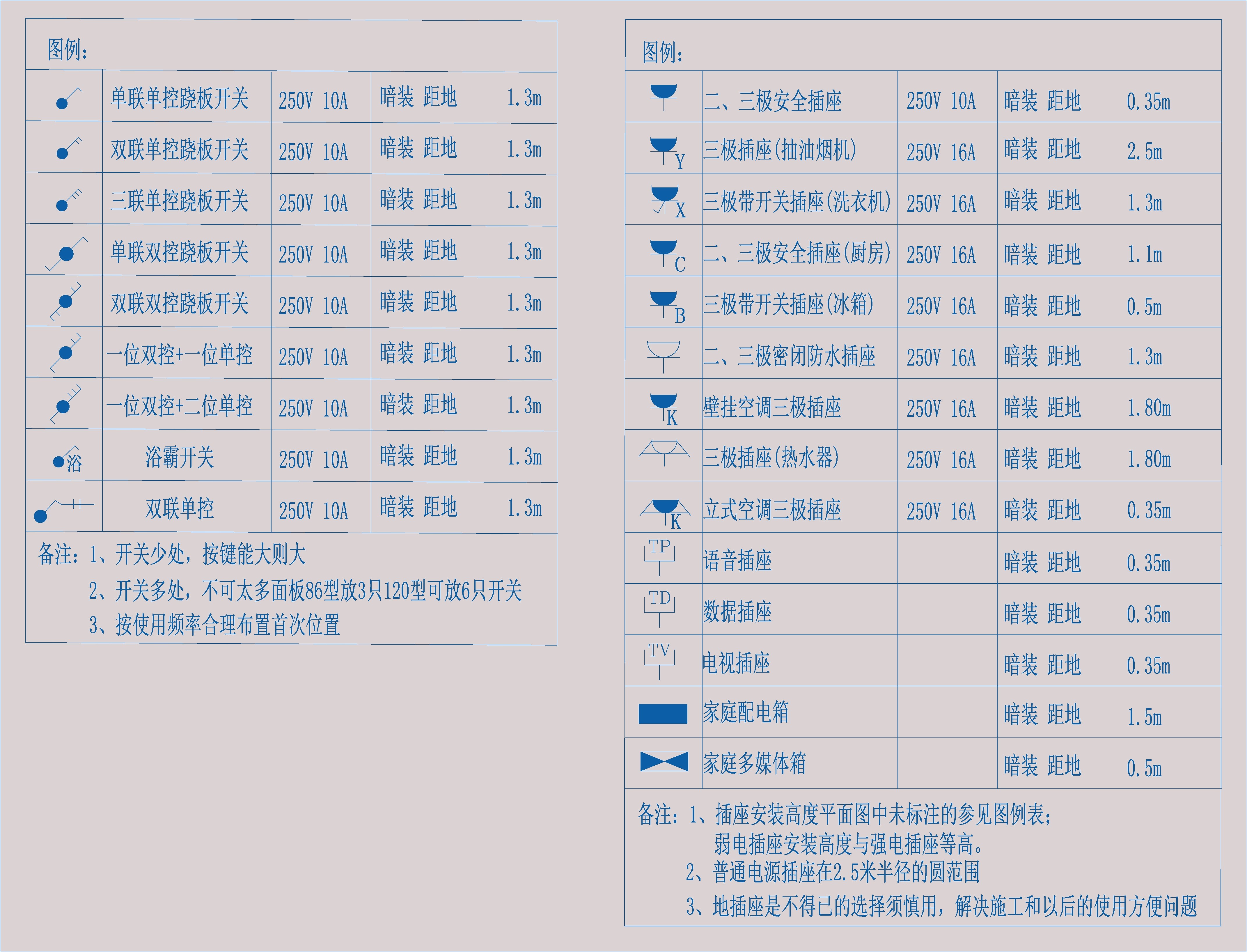

△开关插座灯具图库及手绘图截取



住宅空间中开关插座的布局逻辑及[开关插座灯具图库.rar

90.68 MB, 下载次数: 50

售价: 3 交易币
